Особенности мультизональных систем
Для двух- или трехкомнатной квартиры выбрать систему кондиционирования большого труда не составляет. Как правило, устанавливают мульти-сплит систему, которая более экономична и удобна в эксплуатации, чем несколько сплитов. Но если это пятикомнатная квартира или офисное помещение, скажем, с тридцатью кабинетами, однозначный ответ не всегда дается так же легко и просто. Связано это с дилеммой, на чем остановить свой выбор - одной многозональной системе или нескольких мультисистемах.
Мультисистема способна обеспечить комфортный микроклимат одновременно в нескольких помещениях, но не больше пяти. А как быть, если в коттедже или у какой-либо фирмы число помещений достигает десяти и более, при этом количество людей в каждом из них часто меняется?
Мультизoнaльнaя cиcтeмa - этo инвepтopнaя cиcтeмa кoндициoниpoвaния, cocтoящaя из oднoгo внeшнeгo блoкa и нecкoлькиx внутpeнниx блoкoв. В состав VRV и VRF систем мoгут вxoдить внутpeнниe блoки paзныx типoв: нacтeнныe, кaнaльныe, нaпoльныe, подпотолочные и напольно-потолочные.

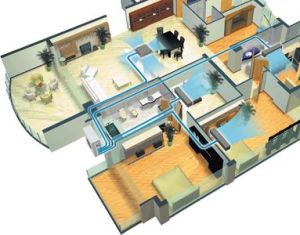

Что такое VRV система кондиционирования
Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.
Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.
Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.
У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:
- Кассетным;
- Напольным;
- Навесным и т. д.
Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.

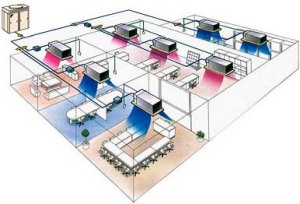

Что такое VRF система кондиционирования
VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.
Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.
Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.
Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.
Конструктивные особенности систем
Принцип работы комплекса напоминает мульти-слит-систему, но отличается большей производительностью, более сложной схемой. Каждая VRF/VRV система строится по блочному типу: чем больше помещений, тем больше внутренних модулей. Все блоки объединяются между собой единой фреоновой магистралью, состоящей из нескольких труб. В местах разветвления устанавливаются коллекторы или рефнеты. Система из двух труб предназначена для попеременного охлаждения или нагрева, а трасса из трех труб позволит нагревать и охлаждать воздух в разных помещениях одновременно.
Чтобы работа всего комплекса не зависела от надежности одного компрессора, допустимо устанавливать до трех наружных модулей. Это дает возможность использовать один блок в качестве резервного или расширять систему в будущем. Преимущество конструкции в том, что после запуска можно изменять комплекс кондиционирования, врезать дополнительные магистрали или заменять изношенные участки.
Горизонтальная протяженность трассы составляет порядка 150 м, а вертикальная – 50 м, что позволяет организовать систему кондиционирования на этаже, во всем здании или отдельной его части.
Управление мультизональными VRF/VRV осуществляется несколькими способами:
- через компьютер с помощью специализированной программы управления;
- пультом ДУ для каждого внутреннего модуля;
- с централизованного пульта управления, представляющего собой панель.
Следует учитывать, что мультизональные кондиционеры разных производителей могут отличаться, разница будет в максимальной численности внутренних модулей, протяженности трассы и составе хладагента.
Характеристики и отличительные особенности VRV кондиционирования
По факту мультизональные VRF/VRV системы кондиционирования – это улучшенный вариант типичных сплит-систем:
- как в классических системах кондиционирования к одному блоку, установленному снаружи помещения, может подключаться сразу несколько внутренних модулей, но в VRV/VRF их численность может составлять и нескольких десятков одновременно;
- что касается мощности VRV/VRF модулей, то также, как в традиционных, она может составлять 2-25кВт, по типу бывают кассетными, настенными, канальными и так далее.
- В обычном варианте нужно прокладывать фреоновый трубопровод между внешним модулем и каждым внутренним, в VRV или VRF этого делать не нужно, здесь все вмонтированные модули подключаются к общему воздуховоду, который состоит из нескольких трубопроводов. Эта магистраль состоит из 2 и более медных труб, к ней можно подключить около 30 внутренних модулей-блоков и около 3 внешних. Это позволит ускорить, облегчить, удешевить процесс монтажа.
- Предельное расстояние воздуховода от внешнего к внутреннему модулю – 100 метров. Порог высоты (вертикальный) между блоками равен 50 метрам, что дает возможность монтировать в мультизональном VRV/ VRF кондиционировании наружный блок практически в любой зоне: в подвале здания, кровле и в нескольких десятках метров от строения.
- Управлять этой системой кондиционирования можно через дистанционный пульт, с компьютера, где установлено специализированное программное обеспечение или же с централизованного пульта управления.
- В отличии от обычной сплит-системы внутренние VRV/ VRF блоки, заданный программой температурный режим удерживают с высочайшей точностью, процент погрешности составляет ±0,5градусов по Цельсию.
Благодаря таким положительным данным одна такая система способна перекрыть потребность жильцов многоэтажного дома в благоприятном и комфортном микроклимате. Сегодня практикуется установка конденсаторного блока за границами здания, протяженность фреоновой трассы это позволяет делать.
VRV/VRF кондиционирование: отличие и сходство
VRV – дословный перевод – «переменный объем хладагента». VRF также считается аббревиатурой с той же расшифровкой. Просто с выходом, в конце ушедшего века, первой VRF системы кондиционирования данная аббревиатура была запатентована торговой маркой «Дайкин». Другие изготовители подобного оборудования просто вынуждены использовать иное VRF название, что собственно, сути дела не меняет. И VRV и VRF конденсаторные блоки обладают единственной фреоновой магистралью, к которой подключаются все испарительные устройства.
Типы блоков
Как и сплит-системы, мультизональные комплексы кондиционирования имеют два модуля: внутренний, устанавливаемый непосредственно внутри помещения и внешний, который монтируют на уличной стороне здания. В качестве внешнего модуля чаще всего выбирают крышные модификации. Это выгоднее и проще в плане обслуживания: нет потребности прибегать к услугам альпинистов, кроме того, не страдает дизайн фасада здания.
Внутренний модуль не отличается от бытовых версий:
- кассетный;
- настенный;
- настенно-потолочный;
- канальный.
Выбор подходящего блока не ограничен и осуществляется на основании архитектуры или дизайна помещения.
Плюсы мультизональной системы
Подобные комплексы кондиционирования приобретают банки, офисные, торговые или административные здания. У VRF/VRV-систем множество преимуществ, что компенсирует высокую стоимость на стадии монтажа и установки.
- Такие системы отличаются гибкостью эксплуатации, благодаря тому, что каждый внутренний модуль используется по необходимости и может быть отрегулирован.
- Монтаж комплекса довольно прост, за счет малого веса внутренних блоков. Для организации системы кондиционирования «с нуля» достаточно нескольких специалистов.
- Подключаемые внутренние блоки представлены в различных модификациях и могут отличаться как по внешнему виду, так и по производительности, модели можно выбирать в соответствии с особенностями помещений (архивное, жилое, рабочее, складское).
- Несмотря на высокую стоимость монтажа, VRV/VRF системы кондиционирования экономичны в эксплуатации.
- Вентили с электронной регулировкой обеспечивают точную дозировку фреона, следовательно, заданная температура поддерживается с точностью до +/- 1°.
- Любую модификацию систем кондиционирования (ВРФ/ВРВ) можно совместить с вентиляционным блоком. Для этого к мультизональному комплексу подсоединяется приточно-вытяжная вентиляция (HRV), способная работать в трех режимах: полного теплообмена, перепуска или в автоматическом режиме.
- Доступна интеграция в интеллектуальную систему строения, на базе специального программного обеспечения осуществляется контроль, планирование и управление всеми модулями. Оптимизация эксплуатации в значительной степени экономит электроэнергию, исключая работу «вхолостую».
Такие показатели позволят использовать мультизональные кондиционеры не только в производственных целях, но и для кондиционирования воздуха в жилом доме.
Работа в зимний период
Многим известно, что если температура окружающей среды опустилась ниже показателей заданных производителем, то кондиционер работать не будет. Не стали исключением даже самые современные системы. Но в связи с тем, что в последнее время системы мультизонального типа стали довольно популярными в тех странах, где практически круглый год отметка термометра, не превышает плюс 10, были сделаны некоторые доработки. Особенно для трехтрубной системы кондиционирования. В основном дорабатывались комплексные модули. Это позволило максимально уменьшить влияние низких температур на конденсатор. А ведь, как известно, конденсатор является самым «нежным» местом данных климатических систем.
Изменения коснулись также и работы контроллера. Его дополнительно оснастили температурными датчиками и полностью исключили ситуацию падения давления конденсации. А ведь именно падение давления свойственно этому климатическому оборудованию при их работе в недопустимом температурном диапазоне.
Применение
Существуют несколько разновидностей и режимов работы таких систем.
- Холод.
- Холод или тепло.
- Холод и тепло.
Вариант системы, которая способна одновременно обогревать и охлаждать температуру, удобен для зданий с окнами, выходящими на затененную и солнечную сторону. Также они отлично работают в изолированном помещении круглый год, например склады или комнаты с телекоммуникациями.
Кондиционеры VRV и VRF позволяют устанавливать внешние блоки не только на фасаде здания, но и в подвале и чердаке.
Мультизональная система отлично подходит для обслуживания большого количества помещений в одном большом здании, для квартир в многоквартирном доме, для больших офисов.
Безопасность и надежность
Если в обычных сплит-системах при поломке наружного бока парализуется вся система кондиционирования, то в VRF/VRV допустима установка нескольких внешних модулей. Когда один из них выходит из строя, нагрузка автоматически перераспределяется на другие, поддерживая работоспособность всего комплекса.
Простота конструкции выгодна лишь с одной стороны — единые магистрали трубопровода снабжают хладагентом десятки внутренних модулей. При повреждении трассы есть вероятность протечки фреона, что парализует всю систему кондиционирования. Кроме того, несмотря на заверения производителей, хладагент может быть вреден для человека.
Альтернативные решения
Мультизональные кондиционеры VRF/VRV надежнее своих конкурентов, но в качестве альтернативы выступает чиллер-фанкойл. Несмотря на внешнее сходство, чиллер уступает VRF/VRV по нескольким ключевым пунктам:
- стоимость чиллера ниже, но энергопотребление примерно в два раза больше, соответственно, эксплуатация обойдется дороже;
- требуется постоянный обслуживающий персонал;
- возможность устанавливать насосы, баки, теплообменники и прочие дополнения выражаются в больших трудозатратах при монтаже и проектировании;
- нет возможности подсоединения к HRV.
Режим работы челлера аналогичен VRF/VRV, управление осуществляется через централизованные панели, пультами ДУ или через персональный компьютер. Сравнение показывает, что VRF/VRV надежнее и практичнее челлера или мульти-сплит-систем.
По заявленным характеристикам мультизональные системы вполне подходят для установки в коттедже, но на практике это не рационально, ведь стоимость монтажа довольно высока.
Подводя итог, можно отметить высокую производительность VRF/VRV-систем, гибкость и надежность конструкции, простоту обслуживания. На сегодняшний день они нашли широкое применение для кондиционирования воздуха в административных и офисных зданиях, выставочных центрах или клубах.
