Проектирование систем кондиционирования

Цены на проектирование систем кондиционирования

Если вам нужно проектирование систем кондиционирования, цена в компании «Топстрой» разумна и доступна.

На стоимость влияют такие параметры:

1. площадь объекта;
2. особенности помещений;
3. назначение помещений;
4. тип кондиционирования;
5. тип оборудования;
6. комбинация с вентиляцией.

Для надежной и продуктивной работы систем кондиционирования совершенно необходимо профессиональное проектирование и качественный монтаж.

К особой категории относятся помещения, для которых наличие должным образом спроектированной системы кондиционирования является обязательным условием их работоспособности: телефонные станции, серверные помещения, дата-центры, лаборатории и фармацевтические производства - их функционирование напрямую зависит от окружающей температуры и влажности.

Общие сведения о кондиционируемых помещениях

Последнее время наиболее широкое применение получили системы кондиционирования на базе кондиционеров сплит-систем.

Среди основных преимуществ этих систем, может быть отмечена простота проектирования, фактически сводящаяся к экспресс-методике расчета тепловой нагрузки на помещение и к подбору наиболее близкого типоразмера из стандартного (по холодопроизводительности) ряда кондиционеров.

Такой упрощенный подход к проектированию, с одной стороны, позволяет заниматься кондиционерным бизнесом (разработкой, поставкой, монтажом) большому количеству организаций, как правило, не располагающих квалифицированными проектировщиками, но, с другой стороны, существенно сужает возможности этих организаций по использованию для кондиционирования иных, более сложных систем с существенно более высоким уровнем возможностей и соответственно требующих иного, более профессионального подхода к этапу разработки и технико-экономического обоснования.

В данном разделе представлены наиболее известные методики разработки систем кондиционирования и вентиляции, а также даны различные (по глубине проработки) этапы проектных работ.

Установка систем кондиционирования на базе кондиционеров сплит-систем с приточной вентиляцией, чиллеров-фанкойлов, центральных кондиционеров и т.п. оборудования связана с серьезной предварительной проработкой и проектированием.

Так, например, для разработки центральных СКВ необходимо иметь следующие материалы (сведения):

• общие данные, характеризующие проектируемый объект: район (город) расположения объекта, назначение корпуса, ориентировку корпуса по странам света;
• строительные чертежи здания и помещения: планы и разрезы с указанием всех размеров и отметок высот относительно уровня земли, характеристикой принятых строительных конструкций — стен, перекрытий, покрытия, заполнения оконных и дверных проемов и т.п.;
• указание категорий помещений (на архитектурных планах) в соответствии с противопожарными нормами;
• чертежи технологического проекта (планы) с указанием размещения технологического оборудования, его спецификацией с указанием установленных мощностей. Кроме того, необходимо знать характеристику технологического режима — число рабочих смен, количество рабочих в смене либо посетителей в магазине, зрителей в зале и т . д., режим работы оборудования (одновременность работы, коэффициенты загрузки и др.), характеристику, а в отдельных случаях и количество вредных выделений, поверхность смоченного пола ,открытые поверхности парящего оборудования и т. д;
• освещенность помещения (количество ламп, их мощность);
• характеристики энергоносителей: теплоснабжение (электричество либо вода с температурой 105-70°С или 95-70°С, пар) , хладоснабжение (хладон 22, вода, этиленгликоль%, пропиленгликоль%);
• наличие технических площадей с указанием их размеров;
• расположение и характеристики существующих систем кондиционирования и вентиляции (при реконструкции здания).

При составлении задания на проектирование необходимо учитывать неравномерность распределения температур в помещении, чтобы при расчете воздухообмена предусмотреть интенсивность перемешивания воздуха. Увеличение воздухообмена выравнивает температуры и влажность в помещении.

Расчетные внутренние параметры в кондиционируемых помещениях

Выбор параметров воздуха, которые должны поддерживаться системами кондиционирования, зависит от многих факторов, как, например, климатических условий местности, характера производственной деятельности людей, продолжительности их пребывания в помещениях (акклиматизации) и др.

Кроме фактора акклиматизации, на выбор внутренних параметров воздуха в помещениях существенное влияние оказывает выполнение людьми физической работы. В помещениях, где люди выполняют физическую работу, требуется более низкая температура воздуха, чем в помещениях, в которых люди находятся в спокойном состоянии.

Для холодного и теплого периода года внутреннюю температуру в помещениях

следует принимать по строительным нормам и правилам, с учетом особенностей каждого помещения. Относительная влажность принимается в пределах 40-60 %.

Метеорологические условия в некоторых общественных помещениях должны удовлетворять не только требованиям комфорта, но и специальным условиям. Так, например, в библиотеках и книгохранилищах, учитывая условия хранения книг, принимается температура воздуха зимой 18°С и летом 28°С, а относительная влажность 40-60%. Для читальных залов рекомендуется температура зимой 18°С и летом 24°С, а влажность воздуха — 40%. Для зрительных залов театров можно принимать: зимой температуру 20°С, а летом 24°С и влажность воздуха 50-55%.

При выборе параметров воздуха в помещении необходимо иметь в виду, что стоимость устройства и эксплуатации систем кондиционирования воздуха неоправданно увеличится, если выбранные значения температуры и влажности будут завышены для холодного периода или занижены для теплого периода года.

Расчетные параметры наружного воздуха.

Выбор системы кондиционирования воздуха и ее функционирование во многом зависит от внешней среды. Такие факторы, как температура, влажность (либо энтальпия) воздуха, интенсивность солнечной радиации, скорость и направление ветра, количество выпадающих осадков (дождя, снега, тумана и т.п.), наряду с факторами внутренней среды зданий и сооружений, влияют на тепловлажностный баланс помещений. От них существенно зависят поступления или потери тепла и влаги через ограждающие конструкции. Кроме того, от них, в первую очередь от температуры и влажности, зависит сам процесс кондиционирования, выбор способов обработки приточного воздуха, установочная мощность СКВ и ее энергопотребление, выбор систем управления и автоматического регулирования СКВ.

Расчетные внешние метеорологические условия для зимнего и летнего времени года выбираем согласно СНиП2. 04.05-91*.

На холодный период года для СКВ всех классов в качестве расчетных следует принимать параметры воздуха "Б".

На теплый период года:

• для СКВ 1-го класса — параметры "Б";
• для СКВ 2-го класса — параметры "Б", сниженные на 2°С;
• для СКВ 3-го класса — параметры "А".

Параметры наружного воздуха для жилых, общественных, административно-бытовых и производственных помещений для систем вентиляции следует принимать:

• для теплого периода года — параметры "А";
• для холодного периода — параметры "Б".

На основе исходных данных проводятся расчеты тепло- и влаговыделений в помещении. На основании тепловлажностного баланса производим расчет воздухообмена, т.е. определяем количество воздуха, необходимое для ассимиляции избытков тепла и влаги в помещении и создания оптимальных или допустимых параметров воздуха.

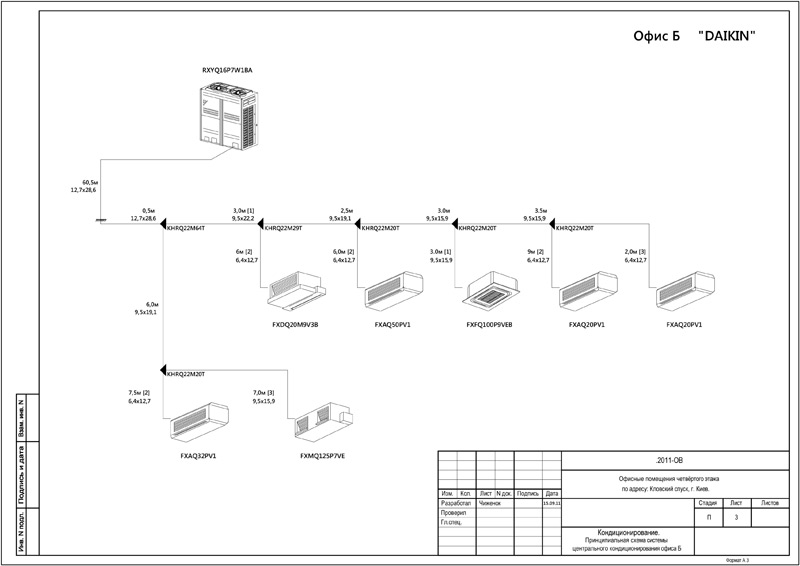

Проект

Проектирование кондиционирования помещения начинается с тщательного изучения документов, предоставленных заказчиком.

Для начала проектных работ необходимо следующее:

• архитектурно-строительный план здания;
• технологический проект (если речь идет о местах торговли, пищевого или промышленного производства);
• список требований и пожеланий заказчика к системе кондиционирования здания.

На основании этих данных производятся инженерные расчеты соотношения внутренних и внешних температур, качества обработки воздуха, нагрузки на оборудование; выбирается схема организации воздухообмена.

Далее с учетом мнения заказчика происходит подбор необходимого оборудования: кондиционеров, сплит-систем, чиллеров, фанкойлов, частей системы трубопроводов и других необходимых рабочих элементов; подготавливается и выдается полностью готовый к использованию проект и вся сопутствующая документация.

Проектирование системы кондиционирования - это сложные расчеты, от правильности которых зависят не только материальные затраты на монтаж самой системы, но и ее дальнейшая эффективность и надежность в эксплуатации.

Программы для разработки проекта

Существует множество компьютерных программ, которые позволяют наиболее точно разработать проект по кондиционированию и вентиляции воздуха в помещении. На основе заложенных данных, программа сделает максимально верные расчеты и позволит осуществить подбор требуемого оборудования и сам процесс монтажа в кратчайшие сроки.

Заказчику производства работ важно иметь начальные представления о различных типах систем компьютерных расчетов, чтобы выбрать наиболее подходящую программу для решения конкретной задачи по проектированию системы кондиционирования воздуха в зависимости от типа помещения и требований к эффективности работы кондиционеров и сплит-систем.

К числу наиболее популярных программ, используемых в проектировании систем кондиционирования и вентиляции можно отнести: «VentCalc», «Поток», «VSV», «RTI», «KALOR», «BOLER», «STOL», «VIBROS».

Однако какими бы простыми не были эти программы в использовании, сделать самостоятельный расчет будущего проекта кондиционирования непрофессионалу будет не под силу – только проектные организации с большим опытом работы в сфере климатического оборудования смогут осуществить весь спектр проектных работ с подбором соответствующей документации и максимальными разъяснениями по проекту.

Особенности проектирования

Если говорить об установке сплит-систем, которые пользуются стабильным спросом на рынке климатотехники, то проектирование такой системы кондиционирования сводится к грамотному подбору размеров и типа оборудования для конкретного помещения. Специалисты по проектированию предоставят заказчику максимально точные расчеты, из которых будет ясно, какая нагрузка по теплу ляжет на то или иное помещение и дадут рекомендации по выбору оборудования.

Сплит-системы работающие на базе приточной вентиляции и системы кондиционирования на основе чиллеров-фанкойлов требуют более детальной проработки проекта и обработки следующих данных:

1. Общая информация о проектируемом объекте, включая экологические и техногенные характеристики его местонахождения;
2. Отдельные чертежи не только всего помещения, но и каждой отдельной комнаты, включая дополнительные планы и разрезы с характеристиками строительных конструкций;
3. Определение типа помещения согласно архитектурным планам и нормам безопасности, согласно требованиям пожарных инстанций;
4. Схематичный технологический проект, в котором будет информация о расположении оборудования и рекомендации по мощности.
5. Учет освещенности помещения;
6. Если система не устанавливается, а реконструируется, то должны быть представлены данные обо всех ранее установленных кондиционерах и сплит-системах.
7. Общая энергетическая характеристика помещения.

При правильном составлении проекта по кондиционированию помещения обязательно рассматривается возможная разница температур в каждом отдельно взятом помещении.Тогда расчеты будут максимально точны и смогут помочь добиться уравновешивания показателей влажности, тепла и притока воздуха в оптимальном соотношении.

Обязательно учитываются все нюансы помещения, а также виды деятельности, под которые отводится та или иная комната. Например, помещение, в котором предполагается сделать спортивный зал должно охлаждаться сильнее, чем рабочий кабинет или спальня.

Помимо всего прочего, профессиональный проект по кондиционированию помещения обязательно учитывает особенности внешней среды, так как наружные показатели влажности и температуры оказывают значительное влияние на общую работу системы кондиционирования и нужно будет подобрать подходящее оборудование исходя из критериев мощности и требуемой энергоэффективности.

Этапы проектирования

Проектирование систем кондиционирования воздуха предполагает два основных этапа:

1. Проект техническо-экономического обоснования. На этом этапе осуществляется определение расположения кондиционеров, подбор их типа, расчеты показателей тепла и воздуха и прочих важных параметров. На основе всей совокупности данных разрабатывается первичная схема и согласовывается с заказчиком.
2. После одобрения заказчиком первичной схемы начинается проектирование рабочего проекта, процесс которой состоит в обработке данных планировки помещения, тепловых характеристик помещения и собственно технологического задания. Производится непосредственный расчет воздухообмена для каждой комнаты помещения, выводятся показатели нужного напора в сети и тепловыделений. Чертятся все необходимые планы по будущим местам монтажа оборудования и разводке сетей. Проводится окончательный подбор климатотехники и составление спецификаций на него и все требуемые в процессе работ материалы.

После того, как одобрение заказчика получит и рабочий проект – его нужно согласовать в СЭС и в пожарной инспекции. Проектная стадия работ по кондиционированию может считаться законченной.
