Системы кондиционирования склада

Поддержание определенного микроклимата в складе – это залог сохранности продукции. Создание комфортной температуры и достаточного воздухообмена важно и для нормальной работы обслуживающего персонала. Для этого организуют кондиционирование воздуха в складских помещениях.

Под «кондиционированием воздуха» принято понимать искусственное создание и дальнейшее сохранение в помещении оптимальных показателей микроклимата, таких как температура, влажность, экологические параметры и степень движения воздушных масс. Достижение и поддержание вышеописанных параметров осуществляется посредством системы специальных технических средств, которые называют – системы кондиционирования воздуха (СКВ). Системы кондиционирования воздуха отвечают за очистку, нагрев, охлаждение, увлажнение или удаление излишней влаги из воздуха и состоит из отдельных типовых секций, герметично соединенных между собой, каждая секция выполняет определенную функцию: охлаждение, нагрев, вентиляция, фильтрация, увлажнение, рекуперация и т.д. В зависимости от объема воздуха, обрабатываемого кондиционером, меняется размер секций (блоков).

Требования к системам промышленного кондиционирования

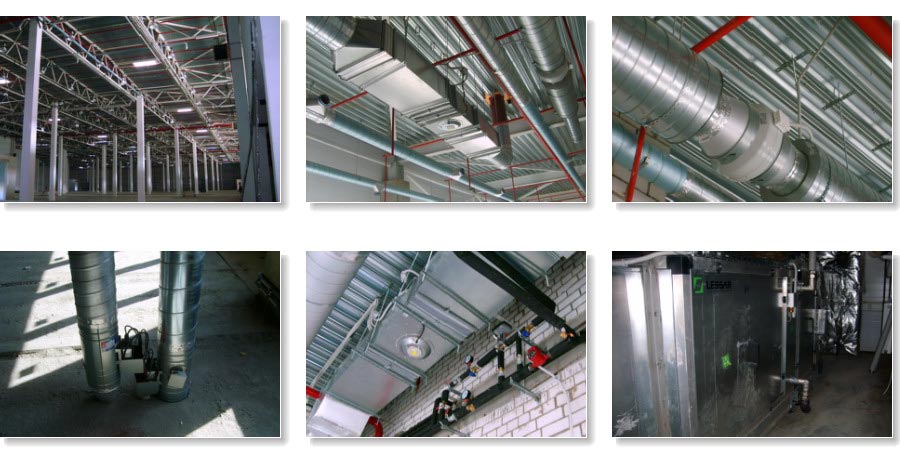

Склады – это всегда помещения большого объема. Для кондиционирования воздуха в них используют целый комплекс технических устройств. Необходимы аппараты для очистки, нагрева, охлаждения, увлажнения или осушения, принудительного движения потоков. Монтаж воздуховодов и оборудования производится в строгом соответствии с действующими нормами. Регламенты прописаны в нескольких документах:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
• СНиП 23-01-99 «Строительная климатология»;
• СНиП 23-02-2003 «Тепловая защита зданий»;
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
• СНиП 31-04-2001 «Складские здания»;
• ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Кондиционирование устраивается, если общеобменная вентиляционная система не способна обеспечить заданные параметры хранения грузов. Техническое обоснование приводится как часть проекта. Дополнительно к системе кондиционирования устанавливают тепловые завесы в проемах ворот, предусматривают современные системы контроля. Автоматика способна поддерживать температуру, оптимальную для хранения груза, вне зависимости от погоды на улице.

Выбор систем кондицинирования

Для выбора оптимального варианта СКВ в складских помещениях необходимо провести технико-экономический анализ нескольких возможных вариантов (двух-трех и более). Для этого всесторонне рассматривают и оценивают объект по предъявляемым к нему требованиям, основными из которых являются санитарные, технологические, строительные, противопожарные, эксплуатационные, экономические. Особенно важны требования к надежности оборудования при точном поддержании микроклиматических параметров различных технологических процессов хранения.

Санитарные требования:

• поддержание определенной температуры или температуры и влажности;
• подача в помещение свежего воздуха (естественным или механическим путем) или использование рециркуляционных систем;
• удаление воздуха через местные отсосы или общеобменной вытяжкой.

Строительные требования:

• возможность установки наружного кондиционера на фасаде здания центрального кондиционера, например на техническом этаже, и т. д.;
• возможность прокладки по зданию или помещению коммуникаций – воздуховодов, трубопроводов (особенно в реконструируемых зданиях);

Противопожарные требования:

• устанавливаются исходя из категории помещений (нормальные условия – помещения категории Д, пожароопасные – категории В или взрывоопасные – категорий А и Б и соответствующих этим категориям проектных решений (установка обратных и огнезадерживащих клапанов, раздельная установка блоков оборудования, разные схемы прокладки коммуникаций).

Эксплуатационные требования:

• допустимость обслуживания и управления системой с центрального пульта управления либо автономное управление (регулировка параметров вручную).

Экономические требования:

• оптимизация цены путем сравнения в проекте оборудования разных производителей и разных классов;
• разработка для объекта нескольких принципиальных вариантов систем на базе различных типов оборудования и проведение их сравнительной оценки.

Технологические требования:

• создание и автоматическое поддержание в складских помещениях оптимальных параметров микроклимата.

Виды систем кондиционирования воздуха

Схемы составляются индивидуально для каждого складского помещения, поэтому классифицировать их однозначно очень сложно. Вариантов огромное количество. Системы кондиционирования воздуха можно классифицировать по назначению помещения:

• комфортные. Оборудование предназначено для создания и поддержки оптимального температурно-влажностного режима, предусмотренного санитарно-гигиеническими требованиями;
• технологические. Система создает микроклимат, соответствующий технологии хранения.

По принципу размещения:

• местные. Оборудование монтируют непосредственно в складском помещении, другие зоны оно не обслуживает;
• центральные. Системы большой производительности, которые могут обеспечить воздухообмен до 250000 м3/ч. Они обслуживают все здание склада.

По наличию теплообменников:

• автономные. Кондиционер имеет собственную систему тепло- или холодоснабжения;
• не автономные. Генераторы тепла и холода являются общими для всего объекта, централизованными. От них по разветвленным трубопроводам тепло- или хладоноситель поступает к местным кондиционерам.

По принципу действия:

• прямоточные. Кондиционеры работают на забор воздуха с улицы. Он проходит систему фильтрации, подогрев/охлаждение и затем поступает в помещение;
• рециркуляционные. Системы могут работать без притока воздуха снаружи или на частичном притоке;
• комбинированные. В зависимости от требований к параметрам среды в помещении кондиционер работает с уличным воздухом или осуществляет рециркуляцию.

По способу регулировки:

• качественное управление (однотрубное);
• количественное управление (двухтрубное).

По степени обеспечения метеорологических параметров:

• системы первого класса. Кондиционер поддерживает температуру и влажность, регламентированные технологией хранения;
• системы второго класса. Оборудование обеспечивает микроклимат, соответствующий санитарно-техническим или технологическим нормам;
• системы третьего класса. Кондиционер поддерживает параметры на уровне допустимых, когда обычная вентиляция не справляется с этой задачей. Например, в летний период оборудование включают для охлаждения приточного воздуха.

По числу обслуживаемых помещений:

• однозональные. Мощные кондиционеры, предназначенные для обслуживания одного помещения большой площади. При этом склад должен характеризоваться равномерным испарение и распределением тепла;
• многозональные. Кондиционеры обслуживают большие помещения со сложным технологическим оборудованием, когда выделение тепла и влаги происходит не равномерно по всей площади.

По давлению, нагнетаемому вентиляторами:

• системы низкого давления. Показатель до 100 кгс/м2;
• системы среднего давления. Показатель 100-300 кгс/м2;
• системы высокого давления. Показатель 300 кгс/м2 и более.

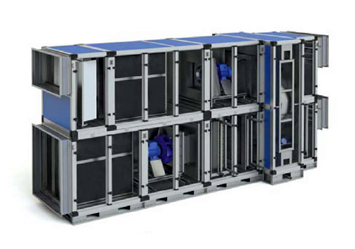

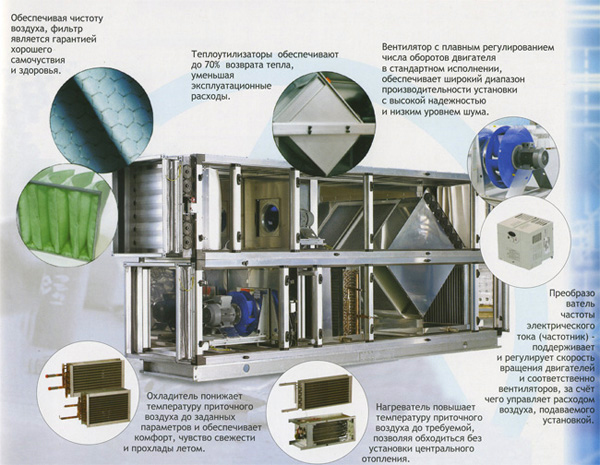

Наиболее востребованными являются централизованные не автономные кондиционеры. Это комплексное оборудование, состоящее из стандартных секций. В каждом из модулей производится определенная операция:

• принудительное движение воздуха;
• охлаждение или нагрев;
• фильтрация;
• увлажнение;
• шумопоглощение;
• утилизация тепла.

Секции герметично соединены в единую систему и заключены в корпус. Унифицированный размер позволяет добавлять или убирать блоки при необходимости. Автоматические системы контроля проводят периодическое тестирование и самодиагностику системы. С помощью чувствительных датчиков своевременно обнаруживается аварийная ситуация, производится остановка и запуск оборудования.

Особенности каждого вида

Крышные кондиционеры – блок, в конпусе которого расположены сексии охлаждения. Теплый воздух попадает в эту систему, после чего поступает на склад уже охлажденным.

Плюсы:

• низкая стоимость системы;
• не нужно устанавливать воздуховод;
• система проста в эксплуатации.

Минусы:

• не везде можно установить такие системы. Обычно они устанавливаются на крышах, но некоторые конструкции попросту не в состоянии удержать систему кондиционирования.

Чиллер-фанкойл оснащен насосами и баком-аккумулятором, таким образом воздух охлаждается с помощью холодной воды.

Плюсы:

• система охлаждает воздух в складе любого размера;
• не нужно использовать кровлю.

Минусы:

• высокая стоимость;
• сложная конструкция.

VRF-система работает без перерывов в отличии от других систем кондиционирования, которые поддерживают уровень влажности и температуры в помещении благодаря включению и отключению прибора. Есть датчик, который реагирует на температуру окружающей среды.

Плюсы:

1. Одного прибора достаточно для охлаждения всего склада.
2. Экономия электроэнергии по сравнению с другими кондиционерами.
3. Установить прибор можно в любом месте склада.
4. Возможно автоматическое управление системой и ее контроль из одного места.

Особой популярностью пользуются централизованные системы, что объясняется их свойством осуществлять кондиционирование воздуха в условиях больших площадей. Что представляет собой подобная система? Комплект отдельных модулей, которые устанавливаются с учетом особенностей помещения. Это позволяет установить необходимый микроклимат. Работа кондиционерной системы не повлияет на температурный баланс среды, поскольку такие системы поглощают холод и тепло извне.

Автономным системам кондиционирования отдают предпочтение тогда, когда, согласно проекту, склад будет осуществлять хранение товаров с разными свойствами. Поэтому здесь имеет большое значение правильное планирование и расчет баланса климата в разных частях склада.

Сырьевые склады для хранения непищевой продукции (в т. ч. склады для хранения стройматериалов)

Представляют собой достаточно простой случай с технической точки зрения. Как правило, температурные нормы хранения таких материалов не отличаются большой жесткостью, но есть определенные требования к уровню влажности. Обычно такие помещения имеют большую площадь, поэтому роль кондиционеров для них играет система естественной вентиляции в виде вытяжных шахт, а обогрев осуществляется при помощи горячих труб системы отопления и водопровода. Вместе с тем, если в помещениях хранится дорогостоящая бытовая техника и чувствительные к перепадам температурно-влажностного режима строительные материалы (обои, сухие строительные смеси и т. п.) есть повод задуматься об установке кондиционеров потолочного или кассетного типа.

Складские помещения для хранения продукции металлообработки и инструментов

Основная задача, которая стоит перед системой кондиционирования таких помещений, – поддержание соответствующего уровня влажности, препятствующего коррозии металла. Поэтому, если для поддержания такого микроклимата недостаточно естественной приточно-вытяжной системы вентиляции, в складских помещениях дополнительно устанавливаются промышленные или полупромышленные потолочные кассетные или канальные системы вентиляции.

Складские помещения для хранения пищевых продуктов и высокоточного оборудования и приборов

Наиболее требовательный с точки зрения установления оптимального микроклимата тип складских помещений,  для которого установка системы кондиционирования является обязательной, поскольку ни одна система естественной вентиляции не сможет обеспечить поддержание установленных параметров температурного и влажностного режима. Такие складские помещения, как правило, требуют постоянного присутствия персонала, поэтому требования СНИПов и ГОСТов к микроклимату таких помещений более жесткие, как и требования, выдвигаемые производителями таких ТМЦ. Разработку проектов систем вентиляции и кондиционирования этих помещений целесообразнее всего осуществлять в индивидуальном порядке, а в качестве климатического оборудования в таких проектах могут выступать любые типы промышленных и полупромышленных кондиционеров, чьи технические и функциональные возможности отвечают заданным параметрам.
