Монтаж системы чиллер-фанкойл

Система чиллер-фанкойл чаще всего используется для кондиционирования больших по площади помещений: гипермаркетов, гостиниц, торговых комплексов, где требуется создание индивидуального микроклимата в каждой конкретной зоне. Таких зон может быть от двух до нескольких десятков, все зависит от мощности чиллера и насосной станции. В данном случае каждый из фанкойлов, входящих в состав системы, может работать независимо друг от друга в режиме охлаждения или обогрева.

Цена монтажа чиллера

Стоимость подключения и установки агрегата (чиллера) зависит от марки оборудования, мощности, сложности монтажа, региона и других факторов.

Средняя на монтаж чиллера цена указана ниже:

Монтаж чиллера мощностью до 100 кВт цена: 14000-16000 руб

• до 100-250 кВт, цена: + 50 руб. за каждый киловатт свыше 100 кВт
• 250-500 кВт, цена: + 50 руб. за каждый киловатт свыше 100 кВт
• > 500 кВт, цена: + 40-50 руб. за каждый киловатт свыше 100 кВт

Фанкойл мощностью до 6 кВт за шт. 1500-2900 руб

• 6-15 кВт за шт. До 5000 руб

Дополнительные услуги

• Монтаж трубопроводной трассы м/п 500-700 руб
• Монтаж арматуры и КИП шт. От 1000 руб
• Вакуумирование м/п 900 руб
• Работа монтажников чел/смена От 1000 руб
• Ночные смены чел/смена +20-30%

Схема устройства

Конструктивно данное оборудование состоит из следующих элементов:

• чиллер (охлаждающий агрегат, доводящий хладоноситель до нужной температуры);
• гидромодуль (насос, либо насосная станция для крупных зданий. Задает движение воды по трубопроводам от чиллера к фанкойлам и обратно);
• коммуникации из металлопластиковых труб для подачи водного раствора;
• непосредственно вода, или водный раствор этиленгликоля, пропиленгликоля;
• установленный блок автоматического управления процессом охлаждения, подачи хладоносителя.

Особенности монтажа чиллеров и фанкойлов

Точный гидравлический расчет. Должны быть правильно подобраны диаметры трубопроводов: диаметры магистралей отличаются от диаметров подключения трубопроводов (часто в сторону увеличения).

Расчет нагрузки на опорные конструкции. Средний вес чиллеров около 4-5 тонн. Спроектированные рамы и фундаменты должны предусматривать мероприятия по снижению шума и вибрации от чиллеров.

При работе охлаждающей установки и насосной станции создается повышенная вибрация, которая по трубной разводке может передаваться в помещения, где находятся фанкойлы. Качественный монтаж чиллера проводится с обязательным использованием амортизирующих прокладок. При монтаже фанкойлов необходимо предусмотреть мероприятия по снижению вибрации через крепления к потолку.

У чиллеров высокий пусковой ток – должна быть рассчитана и спроектирована система электроснабжения.

Использование запорной арматуры, чтобы при необходимости можно было демонтировать фанкойл с минимальным сливом системы.

Расчет дренажной системы. Наклон дренажа выполняется с уклоном минимум 1 см на метре. Дренажные помпы устанавливаются на максимальной высоте, которая определяется рабочей точкой помпы. Таким образом дренаж протекает самотеком.

При монтаже учитываются множество параметров, которые просчитываются перед началом работ. У компании Стандарт Климат более чем 15-летний опыт в проектировании и установке инжиниринговых систем в промышленных и административных зданиях. Качественно выполненная проектная документация - 50% успеха при монтаже системы чиллер-фанкойл. После монтажа проводятся пуско-наладочные работы, которые демонстрируют новому владельцу готовность системы к эксплуатации.

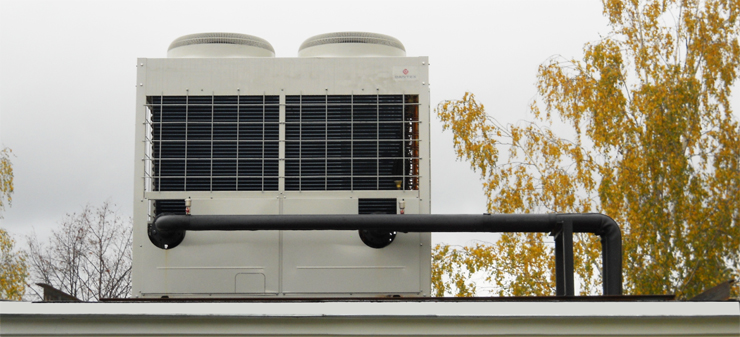

Порядок монтажа чиллера

Чиллер — устройство, в котором происходит охлаждение/подогрев хладоносителя (воды) и подача под давлением через трубопроводы к фанкойлам.

1. Чиллер устанавливается на поддерживающую раму. При этом следует равномерно распределить нагрузку на элементы рамы.
2. Проводим гидроизоляцию чиллера.
3. Монтаж гидравлического контура
4. Запуск хладонасителя в систему.
5. Подключение установки к сети электропитания.
6. Тестовый запуск и ввод чилера в эксплуатацию.

Порядок монтажа фанкойла

Фанкойл — вентиляторный конвектор, в котором воздух прогоняется и охлаждается/нагревается от теплоносителя (в нашем случае это вода). Современные фанкойлы — многофункциональные системы, которые кроме охлаждения/нагревания могут автоматически регулировать нужную температуру воздуха, очищать воздух и подмешивать свежий.

1. Выбор подходящего места и установка фанкойла.
2. Монтаж узла обвязки фанкойла, в составе которого: манометр, термометр, трехходовой клапан и краны.
3. Монтаж и теплоизоляция трубопроводов для циркуляции хладонасителя.
4. Установка дренажной системы для сбора конденсата.
5. Подключение к сети электропитания.
6. Проверка герметичности установленной системы с помощью опрессовочного насоса.
7. Пробный запуск воды в систему и повторная проверка на герметичность.

Что нужно знать?

Перед установкой чиллеров необходимо уточнить, выдержат ли конструкции нагрузку в планируемом месте, какова несущая способность площадки на которую будет установлен чиллер?

Кроме этого, следует правильно рассчитать уклон фреонопровода и его длину, когда речь идёт об установке холодильных машин с выносным конденсатором. Учтите также, что один раз в сезон вам может потребоваться повторная настройка чиллера и подготовка оборудования к зимнему периоду с учётом особенностей конденсатора. Предусмотреть эти и другие нюансы помогут наши специалисты.

Стандарт Климат предложит удобные условия сотрудничества, как генеральному подрядчику, так и непосредственному заказчику работ.
