Монтаж центрального кондиционера

Стоимость монтажа

Монтажные и сервисные работы для систем центрального кондиционирования (услуги и цены)
Монтаж центральных кондиционеров	Индивидуально для каждого объекта в зависимости от типа оборудования
Выезд на объект и диагностика оборудования	10 000 - 15 000 руб
Техническое обслуживание приточной установки в составе водяного калорифера, 1-го смесительного узла и системы автоматики	От 4100 руб в зависимости от производительности системы

Центральный кондиционер, если смотреть в суть вопроса, является не чем иным, как приточной вентиляционной установкой, которая имеет секцию охлаждения, призванную полностью подавлять тепловые потоки воздуха.

Центральные кондиционеры бывают прямоточными, рециркуляционными и ирециркуляционными с подмешиванием воздуха с улицы. В зависимости от используемого хладагента в центральном кондиционере может быть установлена секция водяного охлаждения воздуха или охлаждения на фреоне.

Подготовительный процесс монтажа

Монтаж центральных кондиционеров невозможен без проведения подготовительных работ. В этот ряд входят:

• оценка квалифицированной комиссией состояния помещения камер вентиляции
• диагностика агрегатов и узлов собранного центрального кондиционера

Когда происходит анализ вентиляционных камер, следует составить акт приемки, к которому будут прикреплены точные схематические данные геодезической съемки, где будут указаны отметки привязок к фундаментам и основаниям. Диагностика готового агрегата, безусловно, имеет место быть, поскольку неточность в сборе узлов в дальнейшем может привести к неправильному функционированию всей системы кондиционирования.

Правила монтажа центральных кондиционеров

Монтаж кондиционеров следует вести в соответствии и типовыми технологическими картами и заводскими инструкциями, которыми определяется порядок монтажа одного кондиционера независимо от числа и характера расположения кондиционеров в вентиляционной камере. Порядок организации работ по монтажу кондиционеров в вентиляционной камере определяется проектом производства работ.

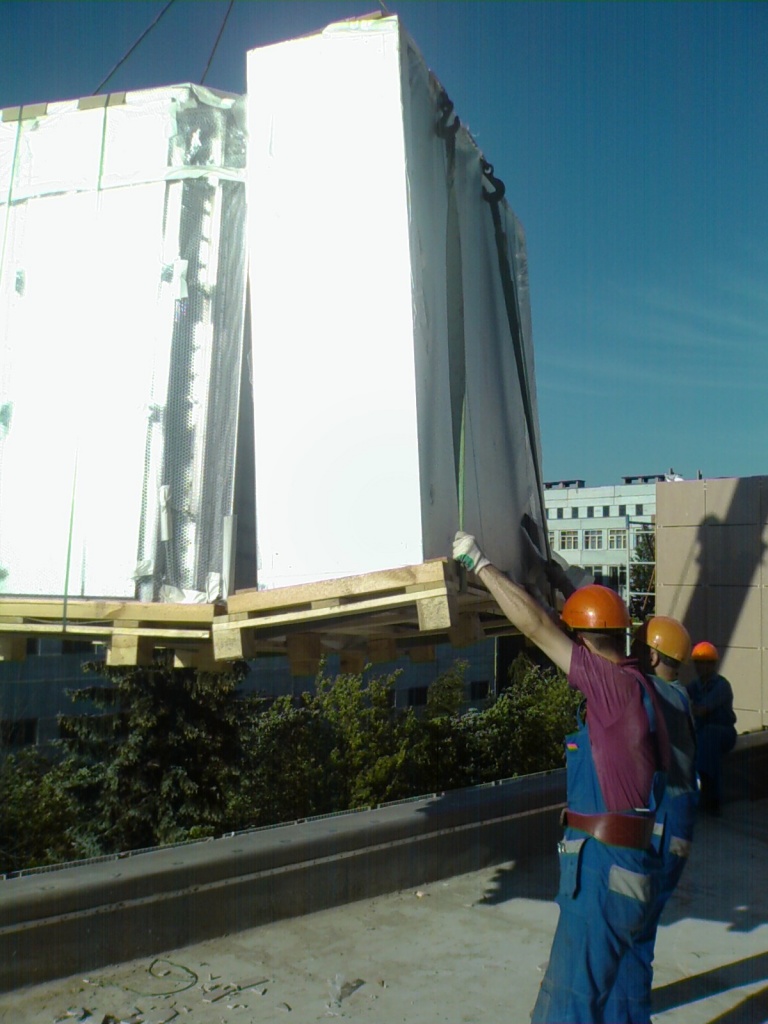

Вентиляционные камеры устраивают в подвале, на нулевой отметке, на этажах здания, на антресолях и в надстройках на кровле здания. От места нахождения вентиляционных камер и характера расположения кондиционеров в камере зависит выбор способа монтажа кондиционеров. При установке кондиционеров на нулевой отметке (обычно это кондиционеры большой производительности) монтаж ведут автокранами и автопогрузчиками. При установке кондиционера в подвале, на этажах зданий и в надстройках на кровле монтаж ведут с помощью специального козлового устройства или электрическими талями (тельферами), передвигающимися по направляющим балкам (монорельсам).
Иногда по разным причинам нельзя применить перечисленные способы монтажа. В этих случаях кондиционеры монтируют с помощью лебедок, блоков, талей, закрепляемых к строительным конструкциям здания. Этот способ монтажа является наиболее трудоемким.
При монтаже кондиционеров с помощью автокрана вначале монтируют оросительную камеры и дальнейшую сборку ведут в обе стороны от нее. Монтаж кондиционера с помощью козлового устройства или тельфера ведется в направлении от воздухозаборного клапана к вентиляторному агрегату.

Общие рекомендации по монтажу и выбору позиции агрегата

Монтаж должны выполнять только уполномоченные на проведение подобного рода работ специалисты, прошедшие соответствующий инструктаж, знающие данное оборудование и правила безопасной работы с ним.

При производстве работ с деталями из листового металла, самонарезными винтами, скобами и тому подобными элементами, которые по своей конструкции имеют острые края и оконечности, монтажники во избежание получения травы должны соблюдать соответствующую осторожность.

Виброамортизаторы, если они необходимы, следует устанавливать между опорной рамой и полом. После установки необходимо удостовериться в отсутствии вибрации. Очень важно для этого обеспечить ровную горизонтальную поверхность агрегата по всей его длине.

При выборе позиции агрегата необходимо учитывать возможность свободного доступа к нему с целью проведения периодического обслуживания.

Вокруг агрегата следует оставить достаточно свободного пространства для подсоединения водяных труб теплообменников и дренажной линии, для выполнения замены фильтров, проверки и чистки поддонов для сбора конденсата, контроля системы смазки, регулировки натяжения клинового ремня. Сервисное пространство с боковой стороны агрегата должно быть таким, чтобы в дальнейшем можно было беспрепятственно демонтировать теплообменники или вентиляторы.

Входные и выходные воздуховоды подсоединяются к агрегату посредством гибких вставок, которые можно крепить либо к фланцам воздухораспределительного отверстия, либо непосредственно к каркасу корпуса агрегата на полное торцевое отверстие входа/выхода воздуха.

В стандартном исполнении многие центральные кондиционеры предназначаются для монтажа только внутри помещения. При необходимости наружной установки следует предусмотреть дополнительные принадлежности для защиты агрегата от атмосферных воздействий, например, специальную крышу, колпаки, навесы от дождя и т.п., поставляемые опционально.

​

Принцип монтажа центральных кондиционеров

В процессе установки системы кондиционирования нашей компанией, независимо от того, какое количество устройств подлежит монтажу, мы уделяем отдельное внимание расстановке агрегатов в вентиляционных камерах и осуществляем монтаж по такому принципу, как если бы устанавливался один кондиционер. Конечно, монтаж центральных кондиционеров обязан основываться на данных технологических инструкций производителя, в которых определен порядок действий в процессе установки. Преимущественно вентиляционные камеры подлежат созданию в полуподвальных и подвальных помещениях на нулевой отметке. Такие факторы, как точка размещения вентиляционной камеры, а также конфигурация расстановки кондиционеров, играют непосредственную роль в выборе метода монтажных работ.

На базе системы кондиционирования монтаж центральных кондиционеров происходит так:

• Монтируется система воздуховодов согласно разработанного и утвержденного проекта. Воздуховод может быть жестким (оцинкованная листовая сталь (круглая или прямоугольная форма) или спирально-навивным (круглая форма), и обязательно должен изолироваться.
• Монтируется система коммуникаций – проводятся силовые линии к щиту управления и автоматики.Также сразу подключается вся система автоматизированного контроля и электропитание. Закладываются трубопроводы, монтируются регулировочные узлы – дроссели и воздушные клапана.
• Монтаж вентиляционного оборудования проводится в вентиляционной камере (если установка предназначена для внутреннего монтажа) или снаружи. К вентиляционной установке системы подключаются воздуховоды, элементы автоматики, проводятся поочередные подключения силовых линий и сетей.
• Дальнейшая установка центральных кондиционеров состоит в том, что монтируются воздухораспределительные устройства – по степени строительной готовности. После монтажа потолочных конструкций приступают к монтажу воздухораспределительных устройств. Это решетки, диффузоры, анемостаты, и т.д.
• Пуско-наладочные работы включают в себя подключение энергоснабжения системы, пробный пуск системы, конфигурирование и наладка действующей системы.

Центральный кондиционер, в зависимости от рабочей жидкости, используемой в качестве хладагента, может быть установлен:

• совместно с чиллером: такая система центральный кондиционер – чиллер работает на воде (или этиленгликоле);

Монтаж центрального кондиционера в такой схеме производится совместно с чиллером, от которого, по системе трубопроводов осуществляется подвод холодной жидкости;

• совместно с компрессорно-конденсаторным блоком (ККБ): такая система центральный кондиционер – ККБ работает на фреоне.

Монтаж центрального кондиционера в такой схеме производится совместно с компрессорно-конденсаторным блоком, от которого, по системе трубопроводов осуществляется поступление хладагента (фреона) к центральному кондиционеру, а от него, по системе воздуховодов, охлажденный воздух направляется в обслуживаемые помещения.

В случае, когда требуется не только охлаждение (кондиционирование) помещений, но и их обогрев, производится монтаж центрального кондиционера с подключением его к системе центрального отопления или бойлеру, от которых осуществляется подвод тепла к системе.

Установка центрального кондиционера, в зависимости от архитектурных особенностей здания и дизайн-интерьера, входящих в него помещений, возможна:

• внутри помещения: на складе, в специальном подсобном (эксплуатируемом) помещении;
• вне помещения: на улице, снаружи (на крыше или возле здания);
