Монтаж мульти сплит-системы

Для поддержания нормального микроклимата внутри большого жилого дома, торгового центра, офисного или промышленного здания требуется установка двух и более отдельных кондиционеров. Наличие множества внешних блоков на фасаде не особо украшает экстерьер и приводит к снижению прочностных характеристик несущих конструкций. В подобных случаях оптимальным решением становится монтаж мульти-сплит-системы.

Цены на монтаж мульти сплит-системы

Стандартный монтаж 2-ой мультисплит-системы 7-9	16000 р.
Стандартный монтаж 2-ой мультисплит-системы 12 и больше	17000 р.
Стандартный монтаж 3-ой мультисплит-системы 7-9	24000 р.
Стандартный монтаж 3-ой мультисплит-системы 12 и больше	25500 р.

Требования к установке сплит системы

Для обеспечения долговечной и безопасной эксплуатации монтаж кондиционера лучше доверить специалистам сервисной службы. Однако многие домашние мастера пытаются сэкономить и берутся за работу самостоятельно. В этом случае необходимо внимательно ознакомится с инструкцией к оборудованию и нормами безопасности.

При монтаже следует учитывать некоторые нюансы:

1. Сплит-система должна быть герметична. В противном случае кипящая жидкость постепенно будет испаряться.
2. Внешний модуль должен размещаться ниже внутреннего. Если это требование не выполняется, то компрессор расходует дополнительную энергию на разогрев и подъем жидкости.
3. Наружный блок МСС рекомендуется размещать в прохладном месте, защищенном от солнечных лучей.
4. Обязательное условие – установка дренажной трубки изгибом вниз. Это предотвратит застой конденсата и размножение микробов.
5. Необходимо проконтролировать, чтобы между горячей и холодной зонами не было теплового контакта. Иначе расход электроэнергии увеличится.
6. Внутренний модуль должен размещаться на расстоянии не менее 10 см от уровня потолка. Нежелательна установка блока над высокой мебелью, кроватью, поблизости нагревательных приборов, в местах прямого попадания воды или пара. Расстояние от внутреннего блока до бытовых электроприборов – не меньше 1 м.
7. Мульти-сплит-система требует проведения отдельной электропроводки и монтажа обособленного автомата в щитке.
8. Пространство напротив лицевой части внешнего блока должно быть освобождено от различных предметов – это обеспечит эффективную циркуляцию воздуха.
9. Монтаж блока должен выполняться на надежное, прочное крепление. Корпус модуля нельзя ничем нагружать.

Важные требования безопасности при монтаже и чистке сплит-системы:

1. Кондиционер должен быть обязательно заземлен. Недопустимо касание провода заземления с телефонной линией, громоотводом и водопроводам.
2. Во время работы нельзя открывать защитные крышки и панели, вставлять в решетки какие-либо предметы.
3. Перед очисткой фильтрующих элементов следует отключить электрическое питание.
4. Нельзя прикасаться к работающему кондиционеру мокрыми руками.
5. Если от оборудования в процессе эксплуатации исходит странный запах, дым или звук, то его надо отключить.

Важные аспекты

Логично, что за помощью в установке кондиционеров, а тем более мульти-сплит систем, вам придётся обратиться за помощью к специалистам. Из-за озоноразрушающего газообразного хладагента, используемого в них, а также других кондиционерах, они должны быть установлены качественно и эффективно. Внутренние блоки при этом должны быть установлены как можно ближе к потолку в каждой из комнат. Прохладный воздух тяжелее тёплого, поэтому для максимальной эффективности охлаждения нужно будет правильно выставить лопасть жалюзи. Ровно также, как и для максимально качественного обогрева.
Помимо всего этого вы должны учитывать и другие особенности, прежде чем перейти к установке или даже непосредственному выбору мульти-сплит системы. Одни из основных аспектов мы и перечислим ниже.

Размещение

Когда вы устанавливаете сплит систему кондиционирования, вам необходимо убедиться, что стена, которую вы выбрали, достаточно прочная для ее поддержки. Если вы выберете менее надёжную стену в офисе или дома, то обнаружите, что после установки внешний блок может просто-напросто рухнуть и оставить стену повреждённой. Не говоря уже об убытках при повреждении самого кондиционера. Специалистам по установке необходимо будет первоначально проверить выбранную стену на предмет того, является ли она достаточно прочной для установки внутреннего блока. И как мы уже отметили ранее, лучше всего размещать его практически под самым потолком.

По трём из сторон внутреннего блока должно оставаться как минимум 15 сантиметров свободного пространства. Оно позволит воздуху течь и циркулировать по всей комнате должным образом. Все это имеет решающее значение для эффективности в работе кондиционера. Обязательно учтите все эти аспекты и убедитесь, что во время установки всё сделано неправильно.

Место нахождения

Для адекватного охлаждения и работы мульти-сплит системы в целом важно, чтобы вы оградили внешний блок от прямых солнечных лучей или воды. Если же вы планируете разместить один из внутренних блоков на открытом воздухе, то не лишним будет убедиться, чтобы не было помех на пути исходящего из конденсатора тепла. Наружный блок также должен быть размещен на плоской поверхности, иначе он будет чрезмерно вибрировать. Эта вибрация может привести к поломке многих важных компонентов блока, а ещё она создает много нежелательных шумов, которые будут беспокоить вас и ваших соседей.

Правильный наклон

Внутренние блоки мульти-сплит систем кондиционирования должны также быть установлены под небольшим наклоном. Правильный наклон позволит неограниченному потоку конденсированной воды стекать по водосточной трубе. Несмотря на то, что вы можете немного отклониться от правильной траектории, это один из самых важных аспектов для обеспечения полноценной и эффективной работы кондиционера.

Стоимость

Расходы – это ещё один пункт, про который не стоит забывать. Изначально покупка и установка мульти-сплит системы может обойтись недёшево, особенно при наличии большого количества комнат. При этом само обслуживание гораздо дешевле, что в общем-то приятно. Однако не стоит забывать о том, что в дальнейшем вам может понадобиться добавление новых блоков в систему, а это уже дополнительные расходы. То же самое можно сказать и про счета за электроенергию. Правда, если это какой-то гостиничный бизнес или предприятие, то счета – последнее, что будет вас волновать.

Гарантия

Одним из последних аспектов при установке сплит системы является гарантия. Ведь как мы уже выяснили, если из строя выйдет внешний блок, то вся система не сможет функционировать. Не важно по чьей вине это произойдёт, вы должны быть уверены, что вам предоставлена максимальная гарантия, как от продавца, так и от специалистов по установке. Иначе это выльется в ещё одни непредвиденные расходы, которые можно смело отнести к предыдущему пункту.

Инструменты для монтажа мультисплит-системы

Для монтажа мультисплит системы кондиционирования требуется следующий набор инструментов:

• перфораторы, болгарка, шуруповерт, дрель с алмазными коронками, штроборез для проведения работ со стенами и железной арматурой;
• труборез, риммер для обтачки внутренних срезов, швабровка, вальцовка для работы с трубами.

• течеискатель;
• заправочный цилиндр;
• вакуумный насос для удаления паров и воздуха из трубы.

Расходные материалы:

• медные трубы для магистральной системы и материал для термоизоляции;
• электрический кабель и защитная гофра для него;
• охлаждающая жидкость;
• кронштейны и гайки из латуни;
• силикон, монтажная пена.

Подключать сплитсистему самостоятельно рекомендуется хотя бы после одного удачного монтажа или демонтажа климатического оборудования или просмотра детального видео по данной теме.

Этап первый – подготовка трасс

Монтажные работы начинаются с того, что заказчик определяет месторасположение всех внутренних и одного внешнего блока. После этого мастера приступают к бурению отверстий для каждой независимой трассы, ведущей к внешнему блоку. Число этих трасс может быть любым, и зависит от:

• Общего количества комнат.
• Числа кондиционируемых помещений.
• Мощности и производительности оборудования.

Коммуникации могут вестись в любых направлениях и плоскостях, независимо от материала стен. Но прокладка трассы по полу допускается только при условии, что его уровень будет подниматься. Все трубопроводы, в том числе и для отвода конденсата, заглубляются, что позволяет полностью скрыть их при чистовой отделке.

Аналогично дело обстоит и с электрокабелями, которые прячутся вместе с трассами. Стоит учитывать, что минимальное сечение провода, используемого для подключения сплит-систем, должно быть не менее 1,5 кв. мм. Желательно (а в загородных домах обязательно) смонтировать отдельный автомат отключения электроцепи, что позволит избежать поломок климатической техники в результате перебоев в сети.

На этом первая стадия монтажа считается завершенной, а ее результатом является пучок коммуникаций, торчащий в месте будущей установки каждого модуля. Эти коммуникации стоит связать все вместе, защитив трубопроводы от проникновения внутрь посторонних предметов, и жестко зафиксировать, стараясь не трогать их в процессе ремонта. Как показывает практика, именно заломы трасс, допущенные в ходе отделочных работ, в большинстве случаев становятся причиной выхода из строя климатической техники.

Этап второй – установка и настройка оборудования

Второй этап установки системы мультисплит начинается после завершения отделочных работ. Первым делом нужно убедиться, что все трассы остались целыми, после чего мастера приступают к установке внешнего и внутренних блоков. Для этого используются специальные крепёжные пластины, которые выставляются по уровню и фиксируются анкерами. После чего на них вывешивается оборудование.

Далее начинается подготовка коммуникаций, в процессе которой в каждой комнате:

• С труб удаляются все лишние заусеницы.
• Они очищаются от попавшего внутрь мусора.
• На трубопровод надеваются накидные гайки.
• Производится вальцовка.

После чего к блокам присоединяется электрокабель, подключение которого должно производиться строго по схеме, предусмотренной производителем. Также к блокам подключается дренажная трубка, использующаяся для отвода скопившегося в системе конденсата.

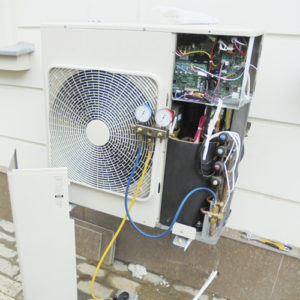

После нужно соединить оборудование с трубопроводами, но до запуска необходимо убедиться в их герметичности. Для этого они накачиваются воздухом, и при помощи манометра определяется герметичность коммуникаций. После этого к системе подключается вакуумный насос, который на протяжении нескольких часов вытягивает из нее не только остатки воздуха, но и мельчайшие частички пыли.

Затем в резервуар сплит-системы при помощи баллона подается хладагент (обычно фреон), давление которого измеряется манометром. После того, как оно достигнет указанных производителем значений, подача прекращается, и система считается готовой к эксплуатации. Но сначала выполняется ее тестирование, подразумевающее запуск в специальном режиме, и последующая настройка.

Таким образом, можно уверенно заявить о том, что куда проще сразу купить мультисплит систему с установкой, чем потом производить ее монтаж самостоятельно, или искать сторонних специалистов. И выгодное всего сделать это в нашей фирме. Наших клиентов ждут доступные цены на все услуги и климатическое оборудование, первоклассный сервис и длительная гарантия на воздухоохладители ведущих брендов.
