Монтаж приточной системы вентиляции

Принцип работы приточной вентиляции

Принцип действия приточной вентиляции через стену основан на разнице атмосферного давления внутри дома и снаружи. Свежие воздушные массы через специальный канал проникают в комнату, а из нее вытесняется застоявшийся обработанный воздух. Воздухообмен происходит равномерно, не создавая сквозняков и перепадов температур. Поэтому, приточная вентиляция зимой не грозит переохлаждением домочадцам.

Виды приточной вентиляции

• Приточная вентиляция + канальный кондиционер: при такой схеме установки приток свежего воздуха и его очистку (увлажнение и подогрев) осуществляет приточная установка, а охлаждение воздуха и распределение воздуха по помещениям выполняет канальный кондиционер. Это централизованная система управления климатом, раздача подготовленного воздуха в которой осуществляется по системе воздуховодов. Как правило, при такой системе приточной вентиляции выполняется «скрытая установка» приточной установки, канального кондиционера и воздуховодов под потолок (за фальшпотолок типа армстронг или подвесные потолки), а поступление свежего и чистого воздуха в помещение осуществляется через диффузоры (декоративные вентиляционные решетки);
• Приточная вентиляция + настенные кондиционеры(сплит-системы): такой способ кондиционирования и вентиляции применяется в случае невозможности снижения высоты потолков и когда, сплит-системы вписываются в действующий дизайн-интерьер помещения. Это очень гибкая система управления климатом, позволяющая создать индивидуальный температурный режим в каждом из обслуживаемых помещений, что важно, в случае неравномерного нагрева разных помещений (к примеру, одно помещение выходит окнами на юг, другая часть помещения – на север и соответственно, возникает разница температур и требуется индивидуальная корректировка климата в каждом из помещений);
• Приточная вентиляция + фанкойлы, подключаемые к системе центрального отопления: в такой системе приточной вентиляции, осуществляемой на основе подключения к системе центрального отопления/бойлерной применяются приточные установки с водяным калорифером и выполняется монтаж трубопроводов и обвязка фанкойлов по воде.
• Приточная вентиляция с рекуперацией: приточная вентиляция с подогревом воздуха, оснащенная рекуператором применяется в системах централизованного управления климатом, с распределением воздуха по системе воздуховодов для уменьшения энергопотребления при работе. Приточная установка с рекуператором экономит электроэнергию, используя для нагрева приточного воздуха тепло воздуха, которое удаляется из помещения. Особенностью монтажа приточной вентиляции с рекуператором является необходимость подвода вытяжной сети к рекуператору; фактически, выполняются работы по монтажу воздуховодов для приточной и вытяжной системы вентиляции.
• Вентиляционные системы с переменным расходом воздуха (VAV-системы): так называемые «Variable Air Volume» позволяют регулировать подачу воздуха в каждое помещение независимо, что обеспечивает индивидуальную настройку температурного режима в каждом помещении отдельно.

Приточный вентиляционный клапан

Приточный вентиляционный клапан работает без электричества, не пропускает в квартиру шумы и загрязнения, слегка подогревает уличный  воздух (при работающей отопительной системе). Он просто монтируется при помощи обычных инструментов, и может быть установлен уже после окончания ремонтных работ.

Наиболее распространены клапаны для установки в окно и в стену под ним. Но при установке клапана в окно можно запросто нарушить его герметичность и лишиться гарантии производителя. Установить вентиляционный клапан в стену сложнее, потребуется просверлить в ней отверстие.

Выбирая модель приточного клапана, нужно уточнить:

• при каком диапазоне температур она работает,
• каковы габариты внутреннего блока, и поместится ли он между подоконником и батареей, (если Вы выбрали такой вариант),
• какой объем воздуха пропускается за единицу времени, исходя из этого параметра, подбирается оптимальное количество клапанов для комнаты.

Подготовительные работы

Перед монтажом приточных клапанов нужно убедиться, что система вентиляции в здании исправна, так как приток воздуха должен лишь ненамного превышать его отток. Для проверки достаточно открыть окна и просто поднести на 5-10 см к вентиляционным решеткам кусочек тонкой бумаги размером примерно 20х3см. При работающей должным образом вентиляции свободный конец бумаги должен почти затягиваться в шахту. Спички и свечи для такой проверки недопустимы, так как при сильном порыве воздуха из вентиляционной системы при ее неисправности или при наличии в ней горючих газов возможна пожароопасная ситуация. Если полоска не притягивается к вентиляционному отверстию или притягивается совсем слабо, необходимо перед установкой приточной вентиляции озаботиться ее очисткой.

Профилактика и очистка системы вентиляции в многоквартирном доме – обязанность управляющей компании либо домовладельца. В случае если это невозможно, например, вентиляция разрушена в ходе ремонта у соседей, параллельно придется устанавливать и вытяжную систему.

Установка приточной вентиляции

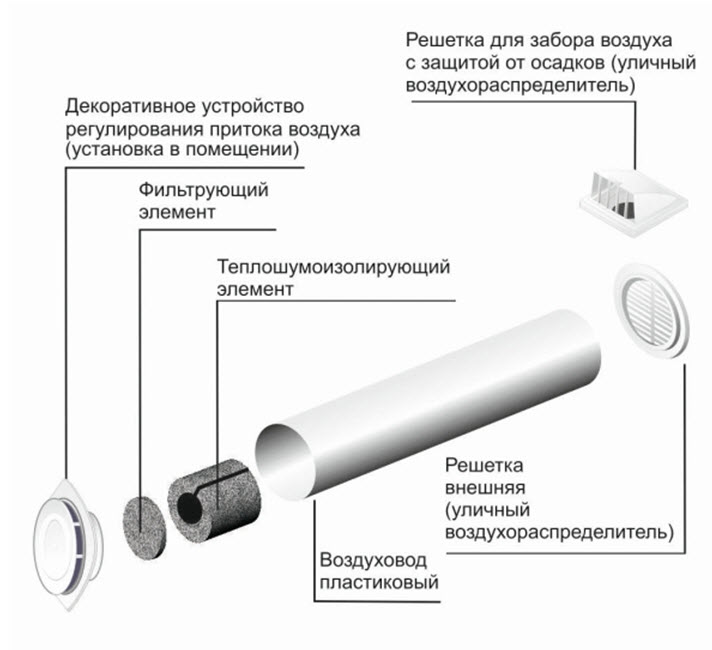

Стандартно, приточный вентиляционный клапан состоит из внутреннего блока, наружной решетки и соединяющей их трубки.

Важно верно выбрать место установки. Приточный клапан устанавливается между окном и радиатором отопления. Если вентиляционный клапан продавался в собранном виде, перед установкой его разбирают и при помощи пустого корпуса намечают места установки креплений и отверстия. По размеченному контуру сверлят сквозное отверстие  в стене, которое должно иметь небольшой уклон вниз.

В отверстие продевают трубку, предварительно завернутую в изоляцию, так, чтобы снаружи она оказалась вровень со стеной, а внутри помещения выступала чуть менее чем на сантиметр. Затем в размеченных местах сверлят отверстия и вставляют дюбели. Закрепляют корпус на стене, прижимая утеплитель. Далее вставляют входящие в комплект фильтры (угольный, шумопоглотитель), собирают корпус и закрепляют наружную решетку. При правильной установке поток воздуха регулируется открытием (или поворотом) заслонки.

Уход за приточным клапаном состоит в периодической (1-2 раза в год) очистке фильтров. Шумопоглотительные фильтры можно промывать под водой при легком загрязнении.

С установкой приточной вентиляции можно, не открывая окон, наслаждаться чистым воздухом в помещении, отсутствием пыли и шума. Минус пассивной приточной вентиляции в том, что она может работать лишь при исправной общедомовой вентиляции, в противном случае придется устанавливать дорогую и объемную систему принудительной приточно-вытяжной вентиляции.

Монтаж приточной установки: виды работ.

При производстве монтажных работ по установке приточной вентиляции главное – правильно рассчитать производительность вентустановки, вес и габариты оборудования для установочных мест, учесть сечения воздуховодов для обеспечения заданного расхода и скорости прохождения воздуха по ним и корректно выполнить монтаж фасонных изделий (углов поворотов воздуховодов), с тем, чтобы создать герметичную приточную систему вентиляции.

Основные работы, применяемые при монтаже вытяжной вентиляции:

Наименование работ

Монтаж приточной установки (в зависимости от места установки: под потолок, в стену, наружная/скрытая установка); Разметка прокладки трасс (фреоновой магистрали/трубопроводов/электрики); Выполнение технологических отверстий (бурение стен: кирпич/бетон); Монтаж воздуховодов; Теплоизоляция воздуховодов; Установка фасонных изделий (для перехода диаметров воздуховодов); Монтаж трубопроводов* (в случае подключения вентиляции к системам центрального отопления); Монтаж шумоглушителей; Установка вентиляторов; Проведение электротехнических работ (прокладка силового кабеля, подключение вентиляции); Установка балансировочных клапанов (для регулировки объема подаваемого воздуха); Установка эксплуатационного лючка (для проведения дальнейшего обслуживания вентиляции); Установка диффузоров (декоративных вентиляционных решеток); Монтаж автоматики вентиляции; Пуско-наладка системы вытяжной вентиляции;

Стоимость установки приточной вентиляции.

Цена на установку систем приточной вентиляции зависит от сложности выполняемых работ, типа и мощности приточной установки, способа кондиционирования (воздуховоды/трубопровода) и пр.

Окончательная стоимость определяется на основе расчета монтажных и электротехнических работ после осмотра помещения и изучения архитектурного проекта помещения и плана скрытых коммуникаций.

Установочные работы	Цена (руб.)
Монтаж приточной установки	По запросу ОВК* в зависимости от марки и модели и типа подключаемого оборудования;
Монтаж воздуховодов*	По проекту ОВК*
Высотные работы (промальп) Модель 07-12	6.000
Высотные работы (промальп) Модель 18-24	7.200
Высотные работы (промальп) Модель 30-60	8.800
Автовышка | Раб.день (8 часов)	13.200
Монтаж дополнительной трассы без короба Модель 07-18 / метр	990
Монтаж дополнительной трассы в коробе Модель 07-18 / метр	1.500
Монтаж дополнительной трассы без короба Модель 24-36 / метр	1.500
Монтаж дополнительной трассы в коробе Модель 24-36 / метр	2.000

Точную стоимость установки приточной вентиляции вы можете узнать, заполнив форму на сайте или вызвав технического специалиста на осмотр и расчет установки.
