Расчет системы вентиляции
При проектировании систем вентиляции каждый инженер проводит расчеты согласно вышеупомянутых норм.
Для расчета воздухообмена в жилых помещениях следует руководствоваться этими нормами. Рассмотрим самые простые методы нахождения воздухообмена:
- по площади помещения,
- по санитарно-гигиеническим нормам,
- по кратностям
Расчет по площади помещения
Это самый простой расчет. Расчет вентиляции по площади делается на основании того, что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.
Расчет по санитарно-гигиеническим нормам
По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.
Рассмотрим на примере:
Предположим, в доме живут 2 человека, проведем расчет по санитарным нормам согласно этим данным. Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:
L=n*V (м3/час) , где
- n – нормируемая кратность воздухообмена, час-1;
- V – объём помещения, м3
Получим, что для спальни L2=2*60=120 м3/час, для кабинета примем одного постоянного жителя и одного временного L3=1*60+1*20=80 м3/час. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество
постоянных и временных людей, определяется техническим заданием заказчика) L4=2*60+2*20=160 м3/час, запишем полученные данные в таблицу.
Помещение | Lпр, м3/час | Lвыт, м3/час |
Кухня | - | ≥ 90 |
Спальня | 120 | 120 |
Кабинет | 80 | 80 |
Гостинная | 160 | 160 |
Коридор | - | - |
Санузел | - | ≥ 50 |
Ванная | - | ≥ 25 |
∑ | 360 | 525 |
Составив уравнение воздушных балансов ∑ Lпр = ∑ Lвыт:360<525 м3/час, видим, что количество вытяжного воздуха превышает приточный на ∆L=165 м3/час. Поэтому количество приточного воздуха необходимо увеличить на 165 м3/час. Поскольку помещения спальни, кабинета и гостиной сбалансированы то воздух необходимый для санузла, ванны и кухни можно подать в помещение смежное с ними, к примеру, в коридор, т.е. в таблицу добавится Lприт.коридор=165 м3/час. Из коридора воздухбудет перетекать в ванную, санузлы и кухню, а оттуда посредством вытяжных вентиляторов (если они установлены) или естественной тяги удалятся из квартиры. Такое перетекание необходимо для предотвращения распространения неприятных запахов и влаги. Таким образом, уравнение воздушных балансов ∑ Lпр = ∑ Lвыт: 525=525м3/час - выполняется.
Расчет по кратностям
Кратность воздухообмена - это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 -кранный воздухообмен – половину объема помещения.
В нормативном документе ДБН В.2.2-15-2005 «Жилые здания» есть таблица с приведенными кратностями по помещениям. Рассмотрим на примере, как производится рассчет по данной методике.
Кратность воздухообмена в помещениях жилых зданий
Помещения | Расчетная температура (зимой),ºС | Требования к воздухообмену | ||
Приток | Вытяжка | |||
Общая комната, спальня, кабинет |
20 | 1-кратный | -- | |
Кухня | 18 | - | ||
Кухня-столовая | 20 | 1-кратный | По воздушному балансу квартиры, но не менее, м3/час |
90 |
Ванная | 25 | - | 25 | |
Уборная | 20 | - | 50 | |
Совмещенный санузел | 25 | - | 50 | |

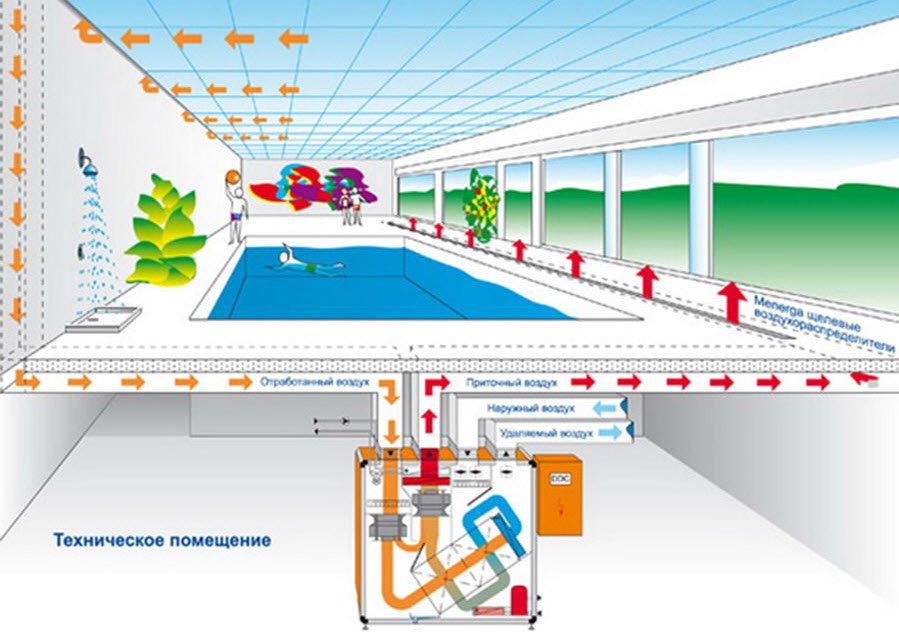

Бассейн | 25 | По расчету | ||
Помещение для стиральной машины в квартире | 18 | - | 0,5-кратный | |
Гардеробная для чистки и глажения одежды |
18 | - | 1,5-кратный | |
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры |
16 | - | - | |
Помещение дежурного персонала (консъержа/консъержки) |
18 | 1-кратный | - | |
Незадымляемая лестничная клетка |
14 | - | - | |
Машинное помещение лифтов | 14 | - | 0,5-кратный | |
Мусоросборная камера | 5 | - | 1-кратный | |
Гараж-стоянка | 5 | - | По расчету | |
Электрощитовая | 5 | - | 0,5-кратный |
Последовательность расчета вентиляции по кратностям следующая:
- Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
- Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)
Для этого предварительно выбираем из таблицы "Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий" норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.
Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.
Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт
Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.
Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.
Рассчет основных параметров при выборе оборудования
При выборе оборудования для системы вентиляции необходимо рассчитать следующие основные параметры:
- Производительность по воздуху;
- Мощность калорифера;
- Рабочее давление, создаваемое вентилятором;
- Скорость потока воздуха и площадь сечения воздуховодов;
- Допустимый уровень шума.
Ниже приводится упрощенная методика подбора основных элементов системы приточной вентиляции, используемой в бытовых условиях.
Производительность по воздуху
Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.
Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).
Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.
Расчет воздухообмена по кратности:
L = n * S * H, где
- L — требуемая производительность приточной вентиляции, м3/ч;
- n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
- S — площадь помещения, м2;
- H — высота помещения, м;
Расчет воздухообмена по количеству людей:
L = N * Lнорм, где
- L — требуемая производительность приточной вентиляции, м3/ч;
- N — количество людей;
- Lнорм — норма расхода воздуха на одного человека:
в состоянии покоя — 20 м3/ч;
"офисная работа" — 40 м3/ч;
при физической нагрузке — 60 м3/ч.
Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.
Типичные значения производительности систем вентиляции:
- Для квартир — от 100 до 500 м3/ч;
- Для коттеджей — от 1000 до 5000 м3/ч;
Мощность калорифера
Калорифер используется в приточной системе вентиляции для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается исходя из производительности системы вентиляции, требуемой температурой воздуха на выходе системы и минимальной температурой наружного воздуха. Два последних параметра определяются СНиП.
Температура воздуха, поступающего в жилое помещение, должна быть не ниже +18°С. Минимальная температура наружного воздуха зависит от климатической зоны, например, для Москвы она равна -26°С (рассчитывается как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов). Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 44°С. Поскольку сильные морозы в Москве непродолжительны, в приточных системах допускается устанавливать калориферы, имеющие мощность меньше расчетной. Но при этом приточная система должна иметь регулятор производительности для уменьшения скорости вентилятора в холодное время года.
При расчете мощности калорифера необходимо учитывать следующие ограничения:
- Возможность использования однофазного (220 В) или трехфазного (380 В) напряжения питания. При мощности калорифера свыше 5 кВт необходимо 3-х фазное подключение, но в любом случае 3-х фазное питание предпочтительней, так как рабочий ток в этом случае меньше.
- Максимально допустимый ток потребления. Величину тока (А), потребляемого калорифером, можно вычислить по формуле:
I = P / U, где
- I — максимальный потребляемый ток, А;
- Р — мощность калорифера, Вт;
- U — напряжение питания: (220 В — для однофазного питания; для трехфазной сети расчёт несколько иной).
В случае, если допустимая нагрузка электрической сети меньше чем требуемая, можно установить калорифер меньшей мощности. Температуру, на которую калорифер сможет нагреть приточный воздух, можно рассчитать по формуле:
T = 2,98 * P / L, где
- T — разность температур воздуха на входе и выходе системы приточной вентиляции,°С;
- Р — мощность калорифера, Вт;
- L — производительность вентиляции, м3/ч.
Типичные значения расчетной мощности калорифера — от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов и загородных домов. Если использовать электрический калорифер с расчетной мощностью не представляется возможным, следует установить калорифер, использующий в качестве источника тепла воду из системы центрального или автономного отопления (водяной или паровой калорифер). В любом случае, если есть возможность, лучше использовать водяные или паровые калориферы. Экономия на обогреве в этом случае получается колоссальная.
Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума
После расчета производительности по воздуху и мощности калорифера приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (решеток или диффузоров). Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Далее по этой схеме рассчитывают три взаимосвязанных параметра — рабочее давление, создаваемое вентилятором, скорость потока воздуха и уровень шума.
Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха.
Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором. От диаметра воздуховодов зависит скорость потока воздуха. Обычно эту скорость ограничивают значением от 2,5 до 4 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать «тихие» воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве и стоят они дороже. Поэтому, при проектировании вентиляции часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов.
Для бытовых систем приточно-вытяжной вентиляции обычно используются воздуховоды диаметром 160...250 мм или сечением 400х200мм...600х350мм и распределительные решетки размером 100200 мм — 1000500 мм.
