Вентиляция кинотеатра, клуба или театра

В культурно-зрелищных учреждениях  для создания комфортных условий должны монтироваться  автономные системы кондиционирования и приточно-вытяжной вентиляции.

Нормы воздухообмена вентиляции кинотеатров, клубов, театров

Все расчеты вентиляции проводятся с учетом полной загрузки залов.

Грамотно спланированная вентиляция культурно-зрелищных  учреждений предусматривает отдельные системы воздухообмена для зрительного зала, помещений для обслуживания сцены, административно-хозяйственной части и фойе. Отдельные схемы предусматриваются и для туалетных комнат и помещений буфета... Проектируемая вентиляция клуба, имеющего глубинную сцену, и зала кинотеатра должна соответствовать требованию, что количество подаваемого воздуха (с учетом рециркуляции) должно составлять 110% от количества удаляемого.

Помещение	Расчетная температура воздуха, С° (в холодное время)	Кратность воздухообмена на количество удаляемого воздуха			Примечания
		Приток	Вытяжка
Кассовый и входной вестибюль	12	2	-		При объединении кассового, водяного и распределительного вестибюля температуру надо принимать 16С° (для кинотеатров 14С°)
Фойе и кулуары	18	По расчету			Для кинотеатров 14 С°)
Буфет (с подсобными помещениями)	18	-	5
Курительная	16	Через смежные помещения	10		Для кинотеатров 14 С°
Санузлы	16	Через смежные помещения
Гардеробная	16	-
Кабины кассиров и дежурных администраторов	18	3
Зрительный зал вместимостью: - 800 мест и более с эстрадой; - 600 мест и более со сценой в кинотеатрах, клубах и театрах	16	По расчету, не менее 20м3/ч на 1 зрителя			В теплый период года не выше 25 С°
Зрительный зал вместимостью до 800 мест с эстрадой, вместимостью до 600 мест со сценой в кинотеатрах*, клубах и театрах	20	По расчету, не менее 20м3/ч на 1 зрителя			В теплый период года не более, чем на 3 С° выше наружной температуры
Сцена, арьерсцена, карман	22	-		-
Звукоаппаратная, светоаппаратная, перемоточная	18	2		2
Кинопроекционнная	18	3		3	При проектировании кинотеатров с широкоформатным экраном – местные отсосы в объеме 500м3/ч для стойки (шкафа оконечных усилителей)
Артистические уборные	20	2		3	С учетом вытяжки из душевых и санузлов
Костюмерные	18	-		1,5
Гримерно-парикмахерские	20	3		5
Репетиционные залы	18	3, не менее 60м3/ч наружного воздуха на человека
Кладовые, материальный склад	16	-		1
Помещения для игровых автоматов, настольных игр	16	3		5
Бильярдная	16	3		5
Танцевальный зал, зал для занятий физкультурой	16	По расчету, не менее 20м3/ч наружного воздуха на 1 посетителя
Читальный зал	18	3		2

Особенности  и конструктивное исполнение приточно-вытяжной вентиляции

Установка такой системы является эффективным решением для создания идеального микроклимата в помещении. Она удаляет отработанный воздух и подает свежий, при необходимости обрабатывая его: охлаждая, подогревая или фильтруя.

Приточно-вытяжные установки подразделяются на системы для горизонтального, вертикального монтажа, а также универсальные. Благодаря автоматическому управлению можно плавно или постепенно изменять производительность установки, тепловую мощность калорифера, а также настраивать таймер для работы в автоматическом режиме.

Элементы приточно-вытяжной системы вентиляции:

• вентилятор – подача воздуха в помещение и поддержание необходимого давления в воздуховодах
• воздуховоды – распределяют воздух по помещениям
• воздухораспределители – через них подготовленный воздух после воздуховодов попадает непосредственно в помещение
• воздушный клапан – препятствует попаданию наружного воздуха в помещения, когда система выключена
• воздухозаборная решетка – через нее воздух поступает в систему; она защищает установку от попадания посторонних предметов, а также несет декоративную функцию
• фильтр – защита установки, а также фильтрация воздуха
• калорифер (воздухонагреватель) – подогрев приточного воздуха зимой
• шумопоглатитель – снижает уровень шума от установки
• тепло- и звукоизолирующие панели – тоже снижают уровень шума и повышают КПД
• система автоматики и регулировки – позволяет осуществлять гибкое эффективное управление системой

Вентиляция приточно-вытяжного типа совмещается с центральной системой кондиционирования воздуха. Требования к параметрам воздуха, которые должны выдерживаться в зрительных залах, зафиксированы в нормативных документах СНиП. При этом все расчеты вентиляции проводятся с учетом полной загрузки залов. При применении рециркуляции в системах кондиционирования воздуха и вентиляции для зрительных залов количество подаваемого наружного воздуха должно составлять не менее 20 м/ч на 1 чел.

Для помещений зрительского и клубного комплексов, помещений обслуживания сцены (эстрады), а также административно-хозяйственных помещений следует разрабатывать раздельные системы кондиционирования воздуха или приточно-вытяжной вентиляции. В кинотеатрах с непрерывным показом фильмов, а также в клубах разделение можно не предусматривать.

Какие культурно-зрелищные учреждения нуждаются в разработке автономных систем приточной вентиляции  и кондиционирования, а для каких  помещений можно использовать самостоятельные вытяжные системы?

Автономные системы разрабатываются для:

• Зрительных залов
• Музеев
• Вестибюля, фойе, кулуаров
• Тиристорных
• Артистических уборных
• Творческого персонала и художественного руководства
• Кабин для диктора и переводчиков
• Светопроекционных
• Звукоаппаратных
• Светоаппаратных
• Производственных мастерских
• Административно-хозяйственных помещений
• Помещений технической связи и радиовещания

Самостоятельные вытяжные системы приточной вентиляции также разрабатываются для:

• Подсобных помещений, организованных  при буфетах
• Санузлов
• Кабин дикторов
• Курительных
• Холодильной станции
• Мастерских
• Аккумуляторной
• Склада

Примечание: Вентиляцию курительной комнаты и санузлов можно объединять в одну систему. Для проекционных необходимо проектировать отдельные системы кондиционирования и приточно-вытяжные вентиляционные системы. К вытяжным системам этих помещений можно присоединять вытяжные каналы от стойки (шкафа) оконечных усилителей, перемоточных и кабины переводчика. В многозальных кинотеатрах общей вместимостью залов до 800 мест следует предусматривать обслуживание одной системой кондиционирования воздуха или приточной вентиляции нескольких зрительных залов, при этом необходимо для каждого зрительного зала проектировать по расчету установку зонального подогревателя воздуха.

Для I и II климатических районов расход воздуха системы кондиционирования воздуха и приточной системы определяется из расчета обеспечения зрителей нормируемым количеством наружного воздуха в холодный период года — 20 м/ч. При условии обеспечения в залах нормируемых параметров воздушной среды, система кондиционирования должна быть с рециркуляцией воздуха.

Таблица 1. Климатические районы

Климатический район	Среднемесячная температура воздуха в январе, °С	Среднемесячная температура воздуха в июле, °С
l	-14 –ниже -28	от 0 до +21
ll	от -3 до -20	от +8 до +21

Системы приточно-вытяжной вентиляции следует предусматривать раздельными для помещений зрительного зала и клубного комплекса, фойе, помещений обслуживания сцены, а также административно-хозяйственных помещений.

В зрительных залах кинотеатров и клубов с глубинной сценой, количество удаляемого воздуха должно составлять 90% от приточного (включая рециркуляцию) для обеспечения подпора в зале. Через сцену следует удалять не более 17% общего объема вытяжных систем.

Применение рециркуляции воздуха в зрительных залах кинотеатров весьма желательно при сохранении нормативной подачи свежего воздуха.

Важная конструктивная проблема

Основной проблемой, с которой сталкиваются при конструировании вентиляции зрелищных учреждений, является заполнение зала. Согласно нормам СНиП, вентиляция театров, кинотеатров и клубов рассчитывается на случай полной загрузки, которая, по данным статистики, случается только в 10% случаев.

Следовательно, расчетная нагрузка на системы вентиляции и кондиционирования будет происходить только в 1% случаев из всех возможных, так как перечисленные вероятностные характеристики взаимно не связаны. Практически зал может быть полон на половину, треть, четверть или на 10%. Возникает вопрос: «Как максимально адаптировать систему вентиляции»?

Наилучшее решение вопроса - установить тиристорный регулятор частоты вращения двигателей приточной и вытяжной системы с подачей сигнала на регулятор температуры в зале. Меньше людей - снижение температуры вызовет снижение подачи, вплоть до полной остановки систем.

Полиативное решение - запроектировать две пары систем (приточной и вытяжной) на 33% и 67% производительности. Небольшое количество людей — работает пара, обеспечивающая 33% подачи, изменилось наполнение помещения - вместо первой работает вторая пара с 67 % подачи. Полный зал - работают все системы.

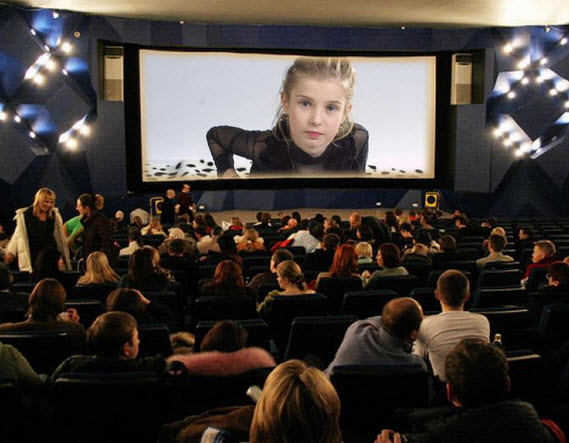

Вентиляция кинотеатра

При проектировании зрительных залов кинотеатров следует предусматривать в теплый период года возможность ночного проветривания. Для этих целей в нижней зоне залов проектируют проемы, оборудованные неподвижными решетками и утепленными дверцами. Рассчитывать площадь живого сечения проема следует исходя из количества подаваемого воздуха, равного полутора-двукратному воздухообмену в помещении зала в 1 час с учетом гравитационного давления. Удалять воздух в этом случае рекомендуется через шахту основной системы вентиляции. В вытяжных шахтах для этой цели устанавливают утепленные клапаны с дистанционным управлением. Для отвода конденсата под шахтами устраивают поддоны. Необходимо также предусматривать мероприятия, исключающие возможность неорганизованного поступления наружного воздуха в залы через вытяжные шахты.

В стенах, разделяющих зрительные залы многозальных зданий, не допускается устройство вентиляционных каналов и прокладка воздуховодов через помещения зала, проекционной и перемоточной, если эти воздуховоды предназначаются для других помещений.

В зрительных залах кинотеатров вместимостью до 800 мест подачу воздуха следует осуществлять, как правило, компактными струями с максимальной скоростью, регламентируемой допустимым уровнем шума в зале, и нормируемой подвижностью воздуха в рабочей зоне.

Помещения	Расчетная температура воздуха, °С	Кратность обмена  воздуха в 1 ч		Дополнительные указания
		приток	вытяжка
Зрительный зал вместимостью 800 мест и более с эстрадой Вместимостью до 600 мест и более со сценой: в кинотеатрах в клубах и театрах	16  20	По расчету, но не менее 20 м3/ч наружного воздуха на 1 зрителя		В холодный период года: для проектирования отопления кинотеатров —14°С, клубов и театров — 16°С; для проектирования вентиляции расчетная температура воздуха — 16°С (для клубов и театров 20°С); относительная влажность 40 - 45 % при расчетной температуре наружного воздуха. В теплый период года: не выше 25°С (для кинотеатров не выше 26°С), относительная влажность 50-55 % при расчетной температуре наружного воздуха.
Зрительный зал вместимостью до 800 мест с эстрадой Вместимостью до 600 мест со сценой: в кинотеатрах в клубах и театрах	16 20	То же		В холодный период года: для проектирования отопления кинотеатров 14°С, клубов и театров 16°С; для проектирования вентиляции расчетная температура воздуха 16°С(для клубов и театров 20°С).В теплый период года: не более чем на 3°С выше температуры наружного воздуха по параметрам А (для IV климатического района для залов вместимостью 200 мест и более по аналогии со зрительным залом на 600 мест и более)
Сцена, арьерсцена, карман	22	–	–	–

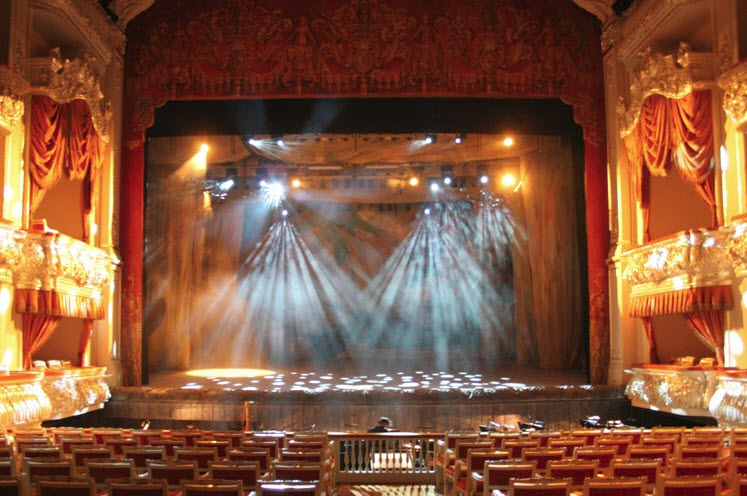

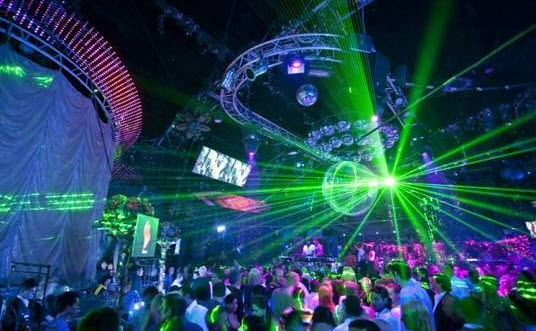

Вентиляция клуба

В зрительном зале клуба или театра с глубинной колосниковой сценой необходимо обеспечивать вентиляционный подпор в размере 10% объема приточного воздуха. Количество удаляемого воздуха соответственно принимается равным 90 % приточного (включая рециркуляцию), из них 20% удаляется через сцену.

Вентиляция вспомогательных помещений

В помещениях доготовочных, моечных буфета, санитарных узлов, курительных и мастерских необходимо организовывать системы вытяжной вентиляции с механическим побуждением; в служебно-хозяйственных помещениях допускается предусматривать вентиляцию с естественным побуждением.

В аккумуляторной с кислотными аккумуляторами и в кислотной следует проектировать вытяжную вентиляцию самостоятельным агрегатом во взрывобезопасном и антикоррозионном исполнении с расположением вытяжных отверстий под потолком и на высоте 0,3 м от пола. В аккумуляторной со щелочными аккумуляторами вытяжные отверстия располагают только под потолком. В этом случае можно организовывать естественную вентиляцию через отдельный вентиляционный отсос.

Помещения для размещения вентиляционного оборудования, оборудования систем кондиционирования воздуха, компрессорных, холодильных установок не рекомендуется располагать непосредственно за ограждающими конструкциями зрительного зала.
