Проектирование систем отопления и вентиляции (ОВ)

Проектирование отопления и вентиляции - ОВ раздел проектной документации: ответственные профессиональные решения по доступным ценам

Безопасность и комфортность эксплуатации человеком здания и любого сооружения обеспечивают инженерные коммуникации. Сегодня они сложны и требуют повышенного внимания проектировщиков. Один из этапов проведения проектных работ – расчет и создание схем монтажа нагревательно-охлаждающих систем. Они маркируются аббревиатурой ОВ (отопление, вентиляция, кондиционирование).

• В список ОВ входят системы циркуляции воздуха, регулировки, контроля и поддержания температурного режима внутри помещений разного назначения – жилые, складские, торговые, офисные, хранилища особого назначения и прочее.

Функциональность раздела ОВ

Степень сложности и специфичности данной части проекта зависит от назначения постройки. Это может быть жилой дом, общественное здание, промышленный объект, торговый, спортивный, выставочный и прочий комплекс. Соответственно выбираются технологии, оборудование, материалы.

Для спортивного или SPA-центра, например, где есть бассейны, души и прочие помещения с повышенной влажностью, упор при выборе делается именно на нее. Есть и общие моменты, такие, как экономичность создания и поддержания микроклимата. При подготовке документации решаются следующие задачи:

• приточно-вытяжное вентилирование помещений (аэродинамический расчет);
• эффективное распределение нагретых или охлажденных воздушных потоков;
• оперативное удаление продуктов горения, снижение загазованности;
• оптимальное размещение воздуховодов и определенное давление в вентканалах;
• расчет мощности оборудования (вентустановки, кондиционеры, бойлеры и прочее);
• выбор места для его наиболее выгодного размещения и многое другое.

Наряду с традиционными решениями вентилирования зданий все чаще применяются высокотехнологичные способы организации внутреннего климата. К ним относятся:

• системы очистки воздуха и рекуперации (передача тепла от вытяжного воздуха приточному);
• воздушное отопление или теплый пол вместо радиаторов;
• автоматизация и электронное регулирование процессов, включая удаленное (системы типа «Умный дом»).

Содержание раздела ОВ

Комплект документации по вентилированию здания с применением нагревательно-охлаждающих систем традиционно включает в себя общие указания, графическую и описательную части. Графическая часть содержит чертежи, планы, разрезы и схемы системы:

• вентканалов,
• установок,
• нетиповых (нестандартных) конструкций.

Приложением к чертежам являются таблицы основных показателей. Описательная часть проектного раздела состоит из:

• пояснительной записки;
• спецификаций на материалы, изделия и оборудование;
• математических расчетов.

Существует также раздел общих указаний. Это обоснование инженерных решений. В их числе могут быть сведения

• о параметрах наружного и внутреннего воздуха,
• о теплоносителе и охлаждающем элементе,
• об антикоррозийных и противопожарных мерах,
• о нормах, правилах и стандартах, на основании которых выполнено проектирование.

Правила выполнения рабочей документации отопления, вентиляции и кондиционирования в системе проектной документации для строительства (СПДС) регулируются постановлением Госстроя России от 20 мая 2003 г. N 39.

• Данным постановлением был отменен госстандарт 1979 года, введен в действие ГОСТ 21.602-2003.
• Измененный стандарт обязателен к использованию и в ряде стран постсоветского пространства, является межгосударственным.

Наши проектировщики отлично знают все нормативы, постановления, требования, предусмотренные при проведении данного вида работ. Раздел ОВ проекта всегда выполняется на высшем уровне. Мы предоставим консультацию по телефону или в режиме онлайн.

Проектирование отопления и вентиляции - ОВ раздел проектной документации: ответственные профессиональные решения по доступным ценам

Безопасность и комфортность эксплуатации человеком здания и любого сооружения обеспечивают инженерные коммуникации. Сегодня они сложны и требуют повышенного внимания проектировщиков. Один из этапов проведения проектных работ – расчет и создание схем монтажа нагревательно-охлаждающих систем. Они маркируются аббревиатурой ОВ (отопление, вентиляция, кондиционирование).

• В список ОВ входят системы циркуляции воздуха, регулировки, контроля и поддержания температурного режима внутри помещений разного назначения – жилые, складские, торговые, офисные, хранилища особого назначения и прочее.

Обращение в СРО СОЮЗ «Инновационные технологии проектирования» - это возможность получить готовые проекты под ключ или заказать разработку одного из разделов проектной документации, включая инженерные коммуникации. Наши специалисты выполнят работы разного уровня сложности. Они отлично знают раздел ОВ проектной документации, обосновывают обустройство коммуникаций, учитывают все российские регламенты и межгосударственные стандарты.

Функциональность раздела ОВ

Степень сложности и специфичности данной части проекта зависит от назначения постройки. Это может быть жилой дом, общественное здание, промышленный объект, торговый, спортивный, выставочный и прочий комплекс. Соответственно выбираются технологии, оборудование, материалы.

Для спортивного или SPA-центра, например, где есть бассейны, души и прочие помещения с повышенной влажностью, упор при выборе делается именно на нее. Есть и общие моменты, такие, как экономичность создания и поддержания микроклимата. При подготовке документации решаются следующие задачи:

• приточно-вытяжное вентилирование помещений (аэродинамический расчет);
• эффективное распределение нагретых или охлажденных воздушных потоков;
• оперативное удаление продуктов горения, снижение загазованности;
• оптимальное размещение воздуховодов и определенное давление в вентканалах;
• расчет мощности оборудования (вентустановки, кондиционеры, бойлеры и прочее);
• выбор места для его наиболее выгодного размещения и многое другое.

Наряду с традиционными решениями вентилирования зданий все чаще применяются высокотехнологичные способы организации внутреннего климата. К ним относятся:

• системы очистки воздуха и рекуперации (передача тепла от вытяжного воздуха приточному);
• воздушное отопление или теплый пол вместо радиаторов;
• автоматизация и электронное регулирование процессов, включая удаленное (системы типа «Умный дом»).

Содержание раздела ОВ

Комплект документации по вентилированию здания с применением нагревательно-охлаждающих систем традиционно включает в себя общие указания, графическую и описательную части. Графическая часть содержит чертежи, планы, разрезы и схемы системы:

• вентканалов,
• установок,
• нетиповых (нестандартных) конструкций.

Приложением к чертежам являются таблицы основных показателей. Описательная часть проектного раздела состоит из:

• пояснительной записки;
• спецификаций на материалы, изделия и оборудование;
• математических расчетов.

Существует также раздел общих указаний. Это обоснование инженерных решений. В их числе могут быть сведения

• о параметрах наружного и внутреннего воздуха,
• о теплоносителе и охлаждающем элементе,
• об антикоррозийных и противопожарных мерах,
• о нормах, правилах и стандартах, на основании которых выполнено проектирование.

Правила выполнения рабочей документации отопления, вентиляции и кондиционирования в системе проектной документации для строительства (СПДС) регулируются постановлением Госстроя России от 20 мая 2003 г. N 39.

• Данным постановлением был отменен госстандарт 1979 года, введен в действие ГОСТ 21.602-2003.
• Измененный стандарт обязателен к использованию и в ряде стран постсоветского пространства, является межгосударственным.

Наши проектировщики отлично знают все нормативы, постановления, требования, предусмотренные при проведении данного вида работ. Раздел ОВ проекта всегда выполняется на высшем уровне. Мы предоставим консультацию по телефону или в режиме онлайн.

Нормативные документы

• СНиП 41-01-2003 «ОВиК»;
• СНиП 31.06-2009 «Общественные здания и сооружения»;
• СНиП 23.01-99 «Строительная климатология и геофизика»;
• СНиП 23-03-2003 «Защита от шума»;
• СП 12.13130.2009 «Свод правил. Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»;
• СП 7.13130.2009 «Свод правил. ОВиК. Противопожарные требования»;
• ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны»;
• СНиП II-3-79*(изд.1998г.) «Строительная теплотехника»;
• МГСН 2.01-99 «Энергосбережения в зданиях».

Особенности проектирования

Отопление и вентиляция действуют, что называется, сообща, так как нагрев комнаты без возможности удаления отработанной воздушной среды, а также без доступа свежего воздуха приведет к тому, что в таком помещении станет невозможно находиться из-за повышенной температуры наряду с переизбытком углекислого газа и явной нехваткой кислорода. Поэтому система отопления и вентиляции проектируется с учетом особенностей каждой из функций. Дополнительными задачами такого проекта может стать реализация возможностей охлаждения воздуха посредством установки системы кондиционирования и очищения воздуха с помощью фильтров.

На первом этапе планировки будущей отопительной системы выполняется оценка реальных теплопотерь объекта, чтобы в дальнейшем избежать резкого снижения эффективности. Если имеются явные огрехи постройки, следует дополнительно утеплить фасад или отдельные помещения. Таким образом, можно сократить расходы на обогрев. При том снижаются затраты также и на оборудование, так как при верных расчетах можно подобрать более простую отопительную технику достаточной мощности, чтобы качественно прогревать воздух в помещении определенной площадью.

Проектирование систем вентиляции и отопления подразумевает принятие верного решения, где будет располагаться отопительное оборудование, что также направлено на эффективный обогрев помещения. Следующим шагом является произведение вычислений, в частности, теплотехнического расчёта. Просчитывается алгоритм управления котельной.

По необходимости проектирование отопления и вентиляции выполняется по принципу централизованного управления, когда регулирование температуры осуществляется одновременно для всего дома, или по принципу независимого регулирования параметров воздушной среды, в таком случае есть возможность задавать определенные значения температуры для каждого из имеющихся помещений.

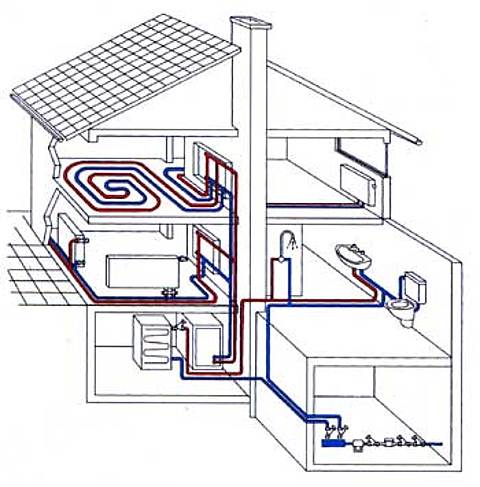

Когда проектируется отопление и вентиляция жилого здания, то в расчёт берутся все из возможных элементов системы: тёплые полы, подогрев бассейна, вентиляционная система, подогрев крыши, если такая возможность имеется, а также тепловые завесы. Затем выбирается оборудование на основе выполненных расчётов, собственных пожеланий владельца, конфигурации постройки, а также с учётом требований, предъявляемых к эксплуатации помещения (снип отопление и вентиляция). Играет роль тип используемого топлива, посредством которого будет производиться обогрев жилого или производственного объекта. Для того чтобы исключить возможность появления перепадов температуры в помещениях, необходимо выполнить гидравлический расчёт системы отопления. Это следует также сделать во избежание появления аварийной ситуации в результате перепадов давлений в системе.

Состав документов проекта

• Проектирование вентиляции (проект марки ОВ).

Основной состав рабочего проекта (стадия РП), а также рабочей документации (стадия Р) по системам вентиляции:

• общие данные;

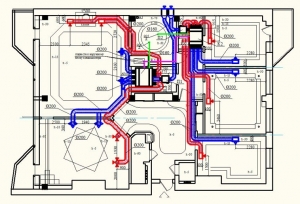

• чертежи (планы, разрезы и схемы) систем;
• чертежи (планы и разрезы) установок;
• чертежи общих видов нестандартных (нетиповых) конструкций.

В состав основного комплекта рабочих чертежей включают:

• план-схему размещения установок;
• характеристику систем;
• спецификацию систем;
• основные показатели по рабочим чертежам марки ОВ, выполненные в виде таблицы.

В состав общих данных по рабочим чертежам включают:

• пояснительную записку;
• спецификацию оборудования, изделий и материалов;
• расчёт системы вентиляции, подпора и дымоудаления.

Видео: проектирование ОВ гостиницы

​
