Инженерные системы для производственных помещений

Инженерные системы производственного помещения – это совокупность технических решений, которые обеспечивают нормальную жизнедеятельность потребителей. Современные здания, независимо от целевого назначения, плотно заполняются инженерными сетями, так как они необходимы для комфортного пребывания людей в помещении и производственных операций.

Инженерные системы объекта

К инженерным системам каждого объекта относится комплекс оборудования, который призван обеспечить комфортные условия пребывания и правильное функционирование. Для производственных помещений инженерные системы могут включать в себя специфические компоненты, необходимые для проведения технологического процесса.

• Система водоснабжения и водоотвода помещения призвана снабжать его обитателей водными ресурсами соответствующего качества и осуществлять полноценное и качественное удаление сточных вод. Современное фильтрующее оборудование в полной мере обеспечивает качество питьевой воды, но за его функционированием необходим постоянный надзор опытных специалистов.
• Кондиционирование и вентиляция.
• Газоснабжение объекта организуется в соответствии с устанавливаемыми задачами. Поскольку современное газовое оборудование отличается высокой степенью автоматизации, то только подготовленные специалисты могут обеспечить его безопасность, проводя постоянный контроль.
• Отопление помещений осуществляется различными способами в зависимости от специфики объекта и может быть централизованным или индивидуальным. В настоящее время широко используются жидкие теплоносители или электроэнергия. Все оборудование вполне надежно, но требует постоянного контроля и технического обслуживания, а также сезонной подготовки (для радиаторных систем).
• Сети и оборудование электроснабжения должны соответствовать мощности работающих устройств, а система распределения, контроля и безопасности должна находиться под постоянным надзором специалистов.

Следует отметить, что, по мнению специалистов, аутсорсинг инженерных систем является экономически более оправданным по сравнению с содержанием собственной технической службы.

Вентиляция, кондиционирование воздуха и отопление производственных помещений

Под вентиляцией понимают систему мероприятий и устройств, предназначенных для обеспечения рабочих и обслуживаемых зон помещений, создания метеорологических условий и чистоты воздушной среды, соответствующим гигиеническим и техническим требованиям. Вентиляция, уменьшающая содержание в производственных помещениях различных вредных выделений, способствует не только обеспечению безопасных (в первую очередь, с точки зрения взрывоопасности) и здоровых условий труда, но и во многих случаях увеличению долговечности строительных конструкций, сохранению внутренней отделки помещений, а также созданию условий для оптимального ведения технологических процессов.

Системы вентиляции классифицируют по способу перемещения воздуха, направлению потока воздуха, зоне действия и времени работы. По способу перемещения воздуха вентиляция бывает двух видов: естественная и механическая. Различие заключается в способе осущест­вления воздухообмена помещений.

Естественная вентиляция осуществляется за счет раз­ности температур воздуха в помещении и вне его (тепловой напор) или воздействия ветра (ветровой напор).

При механической вентиляции перемещение воздуха осуществляется с помощью вентиляторов. Она может быть приточной и вытяжной, и та и другая – общеобменной местной или комбинированной. Действующая в помещении одновременно естественная и механическая вентиляция называется совмещенной.

Естественная вентиляция может быть организованная и неорганизованная. Неорганизованный и неуправляемый приток воздуха, происходящий через неплотности и щели строительных конструкций, называется инфильтрацией, а внутреннего воздуха наружу – эксфильтрацией. Организованная и управляемая естественная вентиляция называется аэрацией. На пищевых предприятиях она применяется в помещениях, имеющих значительные выделения теплоты, и осуществляется с помощью аэрационных фонарей, специальных вентиляционных каналов, фрамуг и окон.

Для использования ветрового напора, а также удаления небольших объемов воздуха используют дефлекторы (дефлекторная вентиляция), специальные насадки, устанавливаемые в верхней части вентиляционных каналов. С их помощью усиливают тягу. Подачу приточного воздуха при естественной вентиляции (СП 2.2.1.1312-03) необходимо предусматривать в теплый период года на уровне не более 1,8 м и в холодный период года – не ниже 4 м от пола до низа вентиляционных проемов. При подаче неподогретого воздуха в холодный период года на более низких отметках необходимо предусматривать мероприятия, предотвращающие непосредственное воздействие холодного воздуха на работающих. Открывающиеся устройства в зданиях с системами аэрации должны обеспечивать возможность направления поступающего воздуха вверх в холодный период года и вниз – в теплый период года.

Преимуществом аэрации является то, что большие объемы воздуха перемещаются в производственном помещении без использования механических средств, что делает ее значительно дешевле механических систем вентиляции. Недостатки аэрации – изменение воздухообмена в зависимости от температуры воздуха в промышленных зданиях и метеорологических параметров наружного воздуха, невозможности очистки наружного воздуха, сложность регулирования параметров воздуха в помещении, в частности относительной влажности, которая должна поддерживаться на определенном уровне. Для компенсации отдельных недостатков используют сочетание естественной и механической вентиляции (совмещенная вентиляция) в различных вариантах.

В зависимости от того, для чего предназначена механическая система вентиляции, она подразделяется на приточную (для подачи воздуха в рабочую зону), вытяжную (для удаления загрязненного воздуха) и приточно-вытяжную с рециркуляцией или без рециркуляции воздуха. Преимущество механической вентиляции состоит в том, что перемещаемый вентилятором воздух можно нагревать, охлаждать, увлажнять и очищать от вредных газов и пыли.

Кондиционирование. При кондиционировании воздуха обеспечивается поддержание в рабочих помещениях оптимальных, допустимых параметров микроклимата на рабочих местах и необходимых микроклиматических условий по технологическому регламенту. Режим работы систем кондиционирования воздуха обычно поддерживается автоматически с помощью специальной системы автоматического регулирования. В некоторых случаях при кондиционировании воздуха требуется обеспечить высокую чистоту его притока. Для этого в кондиционере предусмотрены очистка воздуха от пыли, нагрев его (первичный), обработка в оросительной камере, вторичный подогрев и, если потребуется, смешение свежего наружного воздуха с некоторым объемом воздуха, возвращаемого в кондиционер непосредственно из помещения.

Несмотря на некоторую сложность, а также дороговизну устройства и эксплуатации, системы кондиционирования позволяют поддерживать в производственных помещениях такие условия, при которых можно достичь высокой производительности труда, а также создать условия для оптимального ведения технологических процессов.

Отопление. В производственных зданиях, сооружениях и помещениях любого назначения с постоянным или длительным (более 2 ч) пребыванием людей, в помещениях во время проведения основных и ремонтно-вспомогательных работ, а также в помещениях, в которых поддержание температуры необходимо по технологическим условиям следует предусматривать соответствующую систему отопления для поддержания требуемых температур внутреннего воздуха в холодный период года.

Система отопления должна компенсировать потери тепла через ограждающие конструкции зданий и сооружений, за счет снижения температуры воздуха в помещениях в результате естественного испарения влаги с открытых водных поверхностей, а также идущие на нагревание поступающего снаружи воздуха. Расчет системы отопления проводится с учетом поступлений тепла от технологического оборудования, коммуникаций, нагретых материалов и изделий, людей, искусственного освещения и других источников.

Систему отопления, вид и параметры теплоносителя, а также типы нагревательных приборов следует предусматривать с учетом тепловой инерции ограждающих конструкций и в соответствии с характером и назначением зданий и сооружений (СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование»).

В зависимости от используемого теплоносителя системы отопления бывают водяные, паровые, воздушные, газовые и электрические. Наиболее эффективны в санитарно-гигиеническом отношении системы водяного и парового отопления, где в качестве теплоносителя используются соответственно горячая вода и водяной пар с температурой не более 130° С. Однако и эти системы применяются с ограничениями. Их установка не допускается в помещениях, где хранятся или применяются карбид кальция, калий, натрий, литий и другие вещества, способные при взаимодействии с водой загораться, взрываться или разлагаться с выделением взрывоопасных концентраций, а также в помещениях, в которых возможно выделение в воздух или осаждение на поверхности строительных конструкций и оборудования веществ, способных к самовоспламенению при прикосновении с горячими поверхностями нагревательных приборов и трубопроводов.

Поверхности нагревательных приборов во всех случаях не должны иметь температуру выше 150° С. При наличии в помещениях невзрывоопасной, органической возгоняемой, неядовитой пыли эта температура не должна превышать 110°С. Нагревательные приборы должны иметь гладкую поверхность, удобную для систематической очистки.

Наиболее безопасным является воздушное отопление, при котором нагрев воздуха производится в калориферах. В таких системах в качестве теплоносителя обычно используется горячая вода или пар. Однако в отдельных случаях для подогрева воздуха допускается применение газа (в здания I и II степеней огнестойкости с производствами категорий Г и Д при условии удаления продуктов горения непосредственно наружу) и электрической энергии (электрокалориферы).

По способу подачи и распределения воздуха система воздушного отопления может быть центральной (как правило, совмещенной с приточной вентиляцией) и местной, при которой нагрев и подачу воздуха в определенное место помещения производят специальными отопительными агрегатами.

Водоснабжение в производстве

Чтобы добиться значительного снижения стоков, строительство промышленного водоснабжения должно рассматриваться в совокупности с канализацией.

В организации водоснабжения

Внимание! Снабжение водой промышленных предприятий, и её отведение, должно быть единой системой, в которой поэтапно происходит подача воды, её отведение, и очистка перед повторным применением.

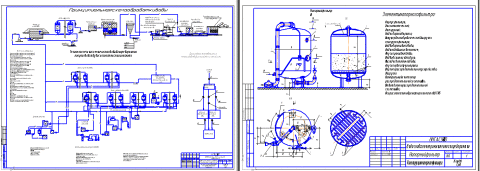

Это является первым, и самым важным условием создания эффективной системы водопотребления на предприятиях. Схематично это выглядит, как показано на фото снизу.

• Вторым принципом, должно являться использование в производственных циклах не свежей воды из источников, а стоков из городских централизованных систем, прошедших соответствующую очистку. Здесь, конечно, не идёт речь о пищевых, фармацевтических, или косметологических производствах.
• Имеется в виду водоснабжение нефтехимических предприятий, или, допустим, водоснабжение предприятий чёрной металлургии. В их системы, чистая вода из первоисточника может подаваться лишь для компенсации потерь воды в процессе прохождения технологического цикла.
• Третий принцип гласит, что очистка должна быть сведена лишь к восстановлению воды или технологического раствора до того качества, которое позволит вновь пустить их в производство. С этой целью и создаются локальные системы замкнутого типа, на которых основано всё водоснабжение в промышленности.
