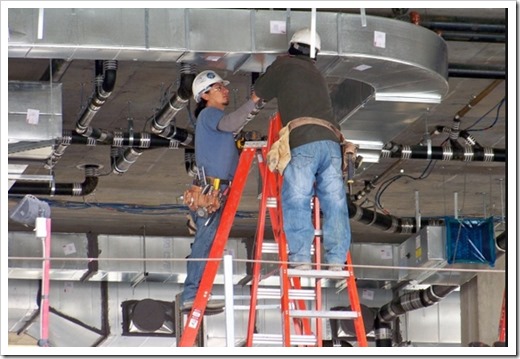

Монтаж вентиляции и кондиционирования (ВК)

• Монтаж вентиляции и кондиционирования выполняется в соответствии с рабочей документацией

• Прокладка и подключение воздуховодов к оборудованию (вентиляторам, фанкойлам, приточно-вытяжным установкам, центральным кондиционерам и т.п.) производится после установки оборудования

• Крепления (хомуты, подвески) горизонтальных металлических воздуховодов устанавливается на расстоянии не более 4 метров друг от друга, при диаметре (расстоянии большой стороны) до 400 мм и 3 метров при больших диаметрах (расстояниях).

• Воздуховоды крепятся таким образом, чтобы вес от воздуховодов не передавался на оборудование

• Воздуховоды из оцинкованной стали подключаются к вентиляторам через гибкие виброизолирующие вставки

• Гибкие воздуховоды применяются для присоединения сети воздухов к оборудованию или в качестве фасонных частей сложной формы. Применение гибких воздуховодов в качестве магистральных не допускается.

• Монтаж оборудования (приточно-вытяжных установок, центральных кондиционеров и т.п.) производится с учетом рекомендаций завода-изготовителя соответствующего оборудования.

• Количество отводов на сети воздуховодов, по возможности, минимизируется

• Монтаж промышленной вентиляции производится с учетом отраслевых норм и правил производства работ

• Участки воздуховодов, в которых возможно выпадение конденсата из перемещаемого воздуха, монтируются с уклоном 0,01- 0,015 в сторону дренирующих устройств.

• Вентиляторы радиальные на виброизоляторах и на жестком основании, устанавливаемые на фундаменты, закрепляются анкерными болтами.

• Электродвигатели должны быть точно выверены с установленными вентиляторами и закреплены.

• Воздухонагреватели приточных установок собираются на прокладках из листового и шнурового асбеста

Создание вентиляции и системы кондиционирования на основе канального оборудования с подмесом свежего воздуха с улицы.

Такая вентиляционная система устанавливается в офисных помещениях, площадь которых очень маленькая. Канальное оборудование позволяет не только охлаждать или нагревать воздух внутри помещения, но и освежать его за счет поступления некоторого количества воздушных масс снаружи. Такая функция вентиляционной системы достигается с помощью монтажа канального оборудования сразу перед кондиционером. После этого кондиционер начинает работать не только по своему назначению, но и как вентиляционная система.

Принцип функционирования канального оборудования вентиляционной системы и кондиционирования на основе подмеса наружных воздушных масс заключается в следующем.

Первым делом в канальное оборудование для смешивания воздушных масс, которое стоит перед кондиционером, поступает санитарная норма свежего воздуха и некоторый объем рециркуляционной массы. Далее они перемешиваются между собой и очищаются с помощью специального фильтра, охлаждается и нагревается в зависимости от поставленной задачи. После того, как воздух готов к применению, он поступает в воздуховоды, по которым достигает до пунктов назначения и через решетки поступает в помещения. В тоже время использованный воздух идет опять в канальное оборудование и цикл его переработки повторяется.

Канальное оборудование и сам кондиционер устанавливаются сразу за подвесным потолком в коридоре или в каком-либо другом помещении технического характера.

Данная система имеет свои достоинства и недостатки. Главный плюс такой вентиляции и кондиционирования воздуха заключается в их незаметности. Все оборудование, которое монтируется, очень хорошо скрывается. Что касается минуса данной вентиляционной системы, то он заключается в отсутствии возможности установить разные температурные значения в каждом отдельном помещении офиса.

Создание вентиляции офисных помещений на основе приточно-вытяжных установок. Монтирование кондиционеров на базе систем чиллер-фэнкойл и VRF-систем.

Данный способ очистки воздуха внутри офисного помещения подходит в тех случаях, когда площадь пространства достаточно большая и установить канальное оборудование не представляется возможным.

Такая вентиляционная система на основе приточно-вытяжной установки работает с производительностью, равной 60000 м3/час. Устанавливается все оборудование системы только в специально построенных для этого помещениях, которые называются венткамеры или вентшахты. Возможна установка кондиционеров на крыше объекта недвижимости.

Все составные компоненты системы изготавливаются индивидуально под заказ. Каждая приточно-вытяжная установка имеет одну, несколько или все из перечисленных ниже секций:

• Секция шумопоглощения
• Секция фильтрации воздуха
• Секция смешавания наружного и использованного воздуха
• Секция рекуператора
• Секция вентиляции

Любая подача воздуха в помещение и его удаление происходит по сложной сети воздуховодов, которые заканчиваются настенными решетками или диффузорами.

Чтобы сохранить достигнутый баланс параметров воздушных масс, а именно нужной температуры и влажности воздуха, в помещении устанавливается или VRF-система, или чиллер-фэнкойл система.

VRF-система- это особый кондиционер мультизонального характера. Такое устройство позволяет работать с большим количеством помещений одновременно или обслуживать сразу все здание. Каждое помещение в этом случае требует формирования и поддержки своего собственного микроклимата. Чтобы реализовать это, в каждом офисе здания устанавливается один внутренний блок. Он отвечает за поддержку указанной температуры. Главное достоинство такого кондиционера в том, что ему не свойственны различные температурные перепады. Внутренние блоки бывают разных видов: настенные, потолочные, кассетные, канальные, напольные и комбинированные.

Чиллер-фэнкойл система – это своего рода холодильник, который отвечает за охлаждение и нагрев воды или этиленгликоля (незамерзающей жидкости). Полученная жидкость необходимой температуры поступает к фэнкойлам. Это теплообменники, которые в своем строении имеют вентиляторы. Для того, чтобы передавалась незамерзающая жидкость, между чиллером и фэнколами устанавливается насосная станция. Она состоит из аккумулирующего блока, блока расширительного характера, запорной арматуры и автоматической системы контроля. Главное достоинство такого типа кондиционера заключается в том, что он может обслуживать одновременно очень большое число потребителей. Также к уже существующему списку всегда можно добавить новое подключение.

Создание вентиляционной системы и кондиционирования офисных помещений на основе центральных кондиционеров.

Главная особенность данной системы – это центральные кондиционеры. Это промышленные секционные установки разборного характера. С помощью их работы производится не только нагрев или охлаждение воздушных масс, но и очистка воздуха, увлажнение, осушение, теплоутилизация, смешение и т.д. т.е. осуществляется целый комплекс обработки использованного воздуха внутри офисного помещения. После чего он по трубам воздуховодов поступает в необходимый пункт назначения.

Такая система применяется в офисах, чья квадратура достаточно большая. Основное преимущество центральных кондиционеров заключается в том, что в помещении нет необходимости монтировать внутренние блоки. Главный недостаток системы – это отсутствие возможно установить свои собственные параметры внутреннего микроклимата для каждой отдельно комнаты офисного помещения. Кроме этого размеры воздуховодных труб очень большие. Это также существенный недостаток системы вентиляции и кондиционирования на основе центрального оборудования.

Пуско-наладочные работы

Завершающим этапом монтажа вентиляции и кондиционирования являются пуско-наладочные работы, которые состоят из испытания и обкатки оборудования и комплексного опробования смонтированных систем.

Пуско-наладочные работы проводятся в следующей последовательности:

1. Освидетельствование скрытых работ. Акты скрытых работ составляются для оборудования и материалов, скрываемых последующими общестроительными работами. Форма акта скрытых работ представлена в СП 73.13330.2012 Приложение В

2. Индивидуальное испытание оборудования (обкатка). Индивидуальные испытания проводятся для проверки работоспособности оборудования и отсутствия механических дефектов. По окончании работ подписывается акт индивидуального испытания оборудования

3. Наладка системы на проектные расходы. В данном случае проверяется соответствие фактических расходов по воздуху и холодопроизводительности проектной документации. Все измеряемые параметры фиксируются в паспорте вентиляционной системы

4. Комплексное опробование смонтированных систем. Комплексное испытание включает в себя одновременную проверку работоспособности всех инженерных систем здания: вентиляции, кондиционирования, водоснабжения, пожарной сигнализации и т.п.
